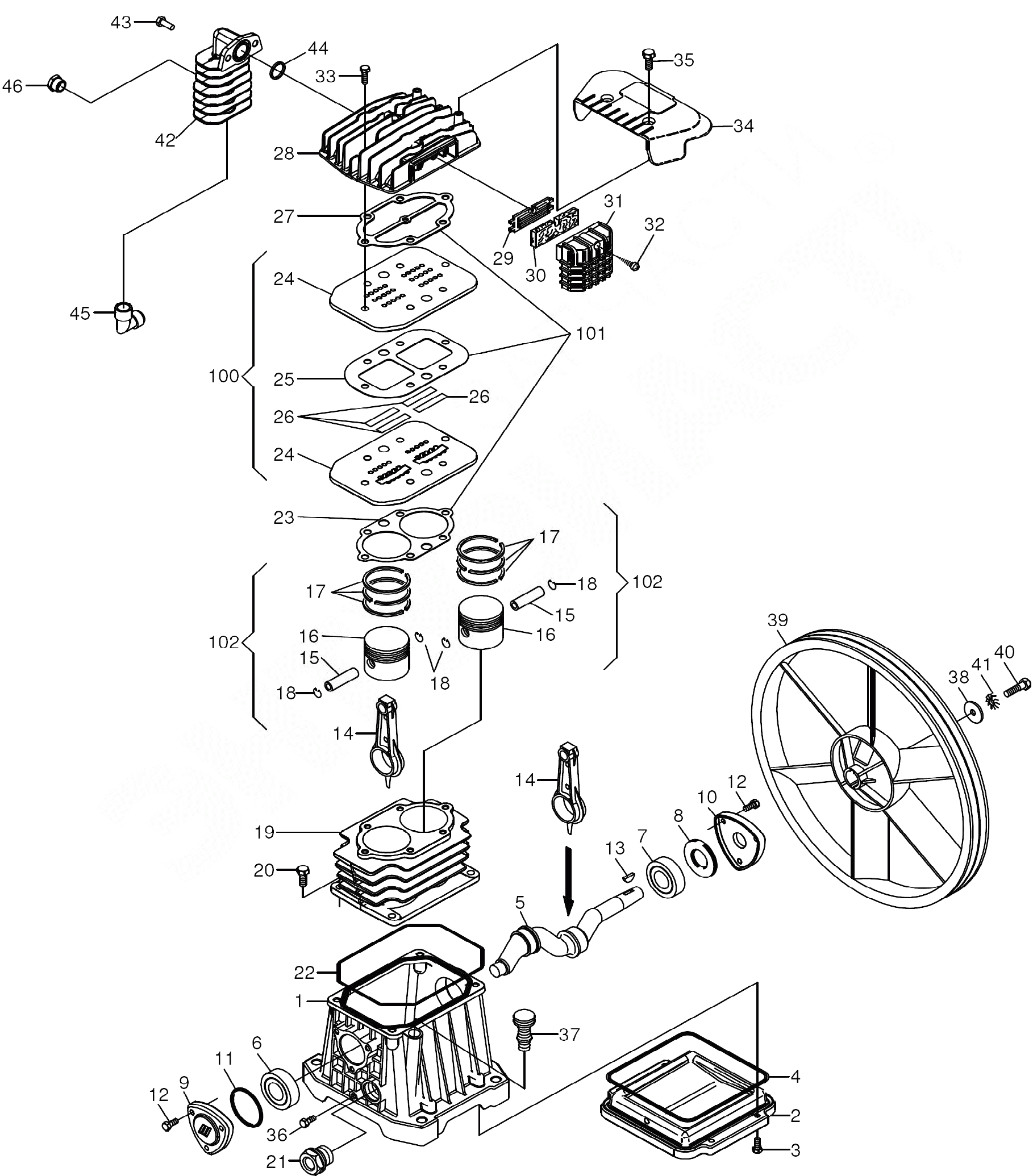

Поршневой компрессор Elitech KP50/AB360/2.2T (ВЫПУСК С 02.2009 ПО 10.2015) (ДЕТАЛИРОВКА БЛОКА ПОРШНЕВОГО)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
9700001075 |
Картер |
|
| 1а-3 |
012 |
Крыльчатка эл. двигателя MEC YL-90L2 2,2 220В |
|
| 1а-4 |
013 |
Кожух эл. двигателя MEC YL-90L2 2,2 220В |
|
| 1а-5 |
015 |
Контактная группа эл. двигателя MEC YL-90L2 2,2 220В |
|
| 2 |
9700001076 |
Крышка картера |
|
| 2 |
3101.00.00.102 |
Держатель (аналог 3101.00.00.102-01) |
|
| 3 |
9700000531 |
Винт M5x12 мм UNI 7687 |
|
| 3 |
4301104700 |
Ремень А1180 (A46.5) |
|
| 4 |
9700001077 |
Уплотнение |
|
| 4 |
3156.00.00.104 |
Шкив эл.двигателя |
|
| 4а |
3156.00.00.104-01 |
Шкив эл.двигателя |
|
| 5 |
9100270140 |
Коленвал |
|
| 5 |
3125.00.00.105 |
Прижим |
|
| 6 |
7060180000 |
Подшипник 6203 |
|
| 7 |
7060200000 |
Подшипник 6204 |
|
| 8 |
9100270150 |
Сальник |
|
| 9 |
9100270160 |
Крышка передняя |
|
| 10 |
9100270170 |
Крышка задняя |
|
| 11 |
4992122076 |
Прессостат MDR2 4х1/4F 20А 220В (аналог 7250240000, 7250360000) |
|
| 11 |
9100280010 |
Уплотнение |
|
| 12 |
4251100202 |
Клапан предохранительный 3/8 10 Bar (аналог 4252110202, 7192050000, 7192090000) |
|
| 12 |
7011420000 |
Винт M6x16 мм UNI 5739 |
|
| 13 |
4150803000 |
Тройник Т-F-F-M-3/8 |
|
| 13 |
9100280020 |
Шпонка |
|
| 14 |
3101.00.00.201 |
Переходник 3/8х70 мм |
|
| 14 |
9100270010 |
Шатун |
|
| 15 |
4112101200 |
Кран шаровый 1/4 (аналог 7130010000) |
|
| 15 |
9100270020 |
Палец поршневой D.15 мм |
|
| 16 |
4131200100 |
Редуктор давления 1/4 (аналог 7100120000) |
|
| 16 |
9100270030 |
Поршень D.59 мм |
|
| 17 |
4141101200 |
Манометр МП40 (аналог 71100100000) |
|
| 17 |
4080120000 |
Комплект колец поршневых D.59 мм |
|
| 18 |
3101.00.00.202 |
Переходник 1/4Mх1/4M (аналог 4151700003) |
|
| 18 |
9100270070 |
Кольцо стопорное |
|
| 19 |
4141301600 |
Манометр МП50-1/4 (аналог 7110020000) |
|
| 19 |
9100270080 |
Блок цилиндров D.59-59 мм |
|
| 20 |
7012220000 |
Винт M8x25 мм |
|
| 21 |
9102800070 |
Маслоуказатель |
|
| 22 |
9100270180 |
Прокладка картера |
|
| 22 |
4271000103 |
Амортизатор D.50 мм |
|
| 23 |
9100270190 |
Прокладка |
|
| 24 |
9100270090 |
Плита клапанная |
|
| 25 |
9100270200 |
Прокладка |
|
| 26 |
9100280090 |
Пластина клапанная 48x10 мм |
|
| 27 |
9100270210 |
Прокладка |
|
| 28 |
9100270100 |
Головка цилиндров |
|
| 28 |
4121001000 |
Конденсатоотводчик 3/8 (аналог 7130160000) |
|
| 29 |
9100010250 |
Крышка фильтра задняя |
|
| 29 |
4281016000 |
Колесо D.160/40-80 |
|
| 29 |
7458340000 |
Вставка фильтра |
|
| 30 |
9100010210 |
Картридж фильтра воздушного (аналог 7210010000) |
|
| 30 |
3101.00.10.003 |
Шайба |
|
| 30 |
7210010000 |
Картридж фильтра воздушного (аналог 9100010210) |
|
| 31 |
9100270240 |
Корпус фильтра |
|
| 31 |
3101.00.10.002 |
Болт-ось |
|
| 32 |
7012060000 |
Болт M4x12 мм |
|
| 32 |
7012100000 |
Болт M3,9x16 мм |
|
| 33 |
7010080000 |
Винт M8x35 мм |
|
| 33 |
3156.00.00.200 |
Воздухопровод |
|
| 33 |
9700010108 |
Винт M8x35 мм |
|
| 34 |
9100270220 |
Крышка воздухопровода |
|
| 34 |
4241122102 |
Клапан обратный 1/2Мх1/2М (аналог 7190190000, 7190090000) |
|
| 34-1 |
7193340000 |
Элемент клапана обратного 1/2 (D.16,5 мм) |
|
| 35 |
7012090000 |
Болт M5x12 мм |
|
| 35 |
4021210070 |
Блок поршневой АВ360 |
|
| 36 |
7011420000 |
Винт M6x16 мм UNI 5739 |
|
| 36 |
7011460000 |
Болт M6x16 мм |
|
| 37 |
9100280110 |
Сапун (аналог 9700000300) |
|
| 38 |
7030270000 |
Шайба 8,5x50x4 мм |
|
| 38 |
4853001590 |
Провод |
|
| 39 |
9100270230 |
Шкив D.300 мм AB248/338/360 |
|
| 39 |
3113.00.00.101 |
Платформа |
|
| 39а |
3113.00.00.101-01 |
Платформа |
|
| 40 |
7011100000 |
Винт M8x25 мм UNI 5739 |
|
| 40 |
4381003500 |
Указатель |
|
| 41 |
7031010000 |
Шайба D.8 мм UNI 3703 |
|
| 41 |
3101.00.00.103 |
Держатель |
|
| 42 |
4350010002 |
Распорка |
|
| 42 |
9100270270 |
Охладитель (аналог 9700002651) |
|
| 43 |
4350020002 |
Защелка |
|
| 43 |
7030030000 |
Шайба D.8 мм |
|
| 44 |
9100270280 |
Кольцо уплотнительное 130 |
|
| 45 |
7080160000 |
Переходник |
|
| 46.47 |
3101.00.00.400/500 |
Решетка в сборе |
|
| 46 |
9700000693 |
Пробка 3/8 |
|
| 48 |
4490000000 |
Трубка гибкая Rilsan 6x1 мм (аналог 7230010000) |
|
| 49 |
3007.00.00.000 |
Ресивер 50 л Р50.11.00 |
|
| 50 |
4901152290 |
Кабель сетевой 220В 3х1,5х2,2 м |
|
| 51 |
4472018000 |
Клапан стартовый 1/8MF |
|
| 52 |
4731160073 |
Термозащита 16A |
|
| 53 |
3101.00.00.115 |
Колпачок |
|
| 100 |
9100270260 |
Клапанная группа (аналог 9700003272, 4231280000) |
|
| 101 |
9700000078 |
Комплект уплотнений |
|
| 102 |
9700010170 |
Поршневая группа |
|
