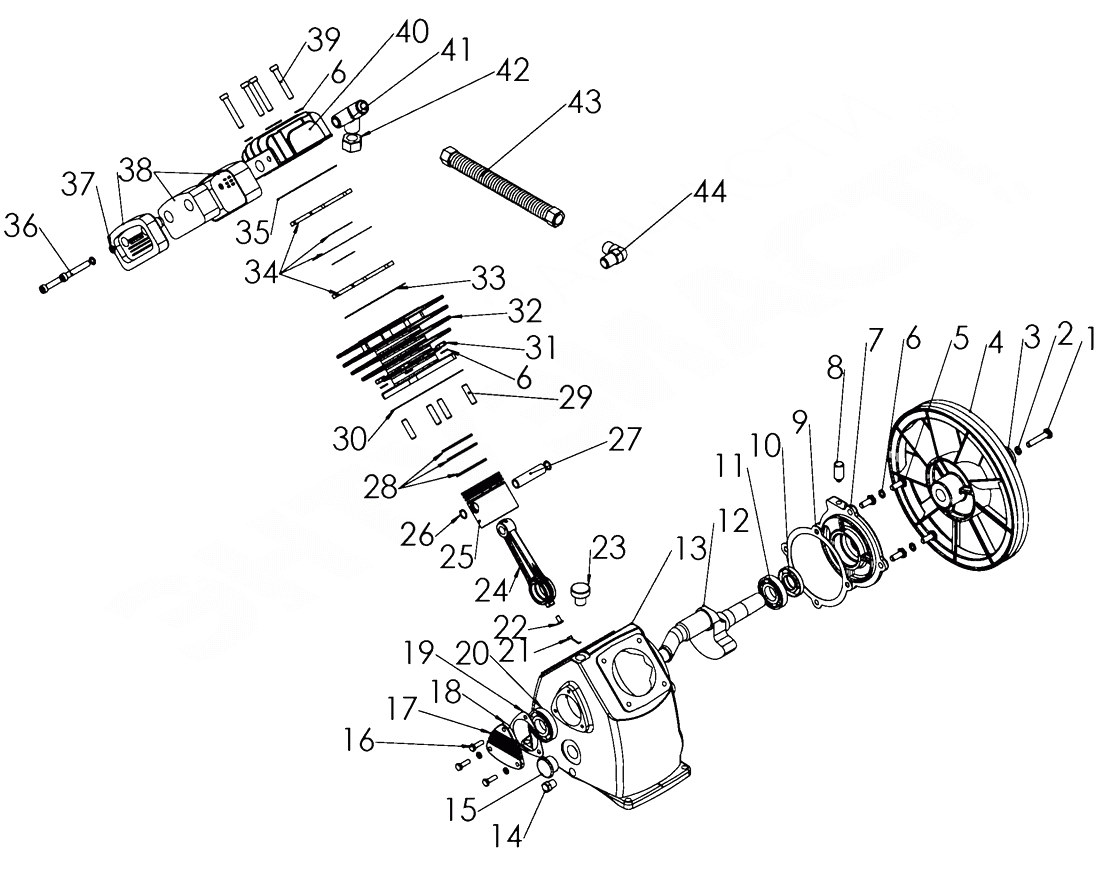

Поршневой компрессор Patriot Remeza СБ4/С-50.LB30 (ДЕТАЛИРОВКА БЛОКА ПОРШНЕВОГО)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
11131005 |
Болт шкива М10х45 мм (левый) LH20/LB24/30/40 |
|
| 2 |
11124001 |
Шайба стопорная D.8 мм (левая) LH20/LB24/30/40 |
|
| 3 |
21213002 |
Шайба D.38 мм LH20/LB30/40 |
|
| 4а |
3125.00.00.104-04 |
Шкив эл. двигателя |
|
| 4 |
21212002 |
Шкив D.266,7 мм A1 LH20-2/LB30-2 |
|
| 5 |
3125.00.00.105 |
Прижим |
|
| 5 |
11131004 |
Болт креп. крышки М8х25 мм LB30/40/50/75/LT100 |
|
| 6 |
11123003 |
Шайба гроверная D.8 мм LH20/LB30/40/50/75/LT100 |
|
| 7 |
21113003 |
Крышка передняя LB30-2 |
|
| 8 |
21166003 |
Сапун LB30-2 |
|
| 9 |
21152001 |
Прокладка крышки подшипника LB30-2/40-3 |
|
| 10 |
21161004 |
Сальник 24x47x8 мм LB30-2/40-2 |
|
| 11 |
4992122076 |
Прессостат MDR2 4х1/4F 20А 220В (аналог 7250240000, 7250360000) |
|
| 11 |
21134001 |
Подшипник 6205Z LH20-2/LB30-2/40-2 |
|
| 12 |
4251100202 |
Клапан предохранительный 3/8 10 Bar (аналог 4252110202, 7192050000, 7192090000) |
|
| 12 |
21131003 |
Коленвал LB30-2 |
|
| 13 |
3101.00.00.202 |
Переходник 1/4Mх1/4M (аналог 4151700003) |
|
| 13 |
21111009 |
Картер LB30-2 |
|
| 14 |
4112101200 |
Кран шаровый 1/4 (аналог 7130010000) |
|
| 14 |
21169001 |
Пробка слива масла ZG1/4 LH20-2/LB30-2/40-2 |
|
| 15 |
4131200100 |
Редуктор давления 1/4 (аналог 7100120000) |
|
| 15 |
21164002 |
Маслоуказатель G3/4 LB30-2/40-2/50/75 |
|
| 16 |
4141101200 |
Манометр МП40 (аналог 7110010000) |
|
| 16 |
11131001 |
Болт креп. крышки М6х20 мм LH20/LB30/40/50/75/LT100 |
|
| 17 |
3101.00.00.201 |
Переходник 3/8х70 мм |
|
| 17 |
11123002 |
Шайба гроверная D.6 мм LH20/LB30/50/75 |
|
| 18 |
4141301600 |
Манометр МП50-1/4 (аналог 7110020000) |
|
| 18 |
21112003 |
Крышка задняя LH20-2/LB30-2/40-2/50-2/75-2 |
|
| 19 |
21155001 |
Прокладка крышки задней LH20-2/LB30-2/40-2/50-2/75-2 |
|
| 20 |
21134002 |
Подшипник 6304 LH20-2/LB30-2/50/75 |
|
| 21 |
4271000103 |
Амортизатор D.50 мм |
|
| 21 |
21162002 |
Маслоразбрызгиватель LB30-2/40-3 |
|
| 22 |
11133002 |
Болт M5х10 мм LB30-2 |
|
| 23 |
21154001 |
Прокладка клапанной группы (верхняя) LH20-2/LB30-2/40-2 |
|
| 23 |
21167002 |
Пробка залива масла M16 LB30-2/40-2/50/75 |
|
| 24 |
21124013 |
Клапанная группа LH20-2/LB30-2/40-3 |
|
| 24 |
21132021 |
Шатун D.30-D.14,5-108 мм LB30-2/40-3 |
|
| 25 |
21151002 |
Прокладка клапанной группы (нижняя) LH20-2/LB30-2/40-2 |
|
| 25 |
100LH20А-25 |
Шайба 6 мм |
|
| 25/2 |
21125017 |
Пластина клапанная 55х11 мм (комплект 2 шт) LH20-2/LB30-2/40-2 |
|
| 25/3 |
21126002 |
Прокладка плиты клапанной (средняя) (алюм.) LH20-2/LB30-2/40-2 |
|
| 25 |
21141003 |
Поршень D.65 мм LH20-2/LB30-2/40-2 |
|
| 26 |
11132006 |
Болт М8х50 мм LH20/LB24/30/40 |
|
| 26 |
21144002 |
Кольцо стопорное D.14,7 мм LH20-2/LB30-2/40-2 |
|
| 27 |
21175002 |
Фильтр воздушный в сборе LH20-2/LB30-2/40-2 |
|
| 27 |
4121001000 |
Конденсатоотводчик 3/8 (аналог 7130160000) |
|
| 27 |
21143002 |
Палец поршневой D.14,5х57,5 мм LH20-2/LB30-2/40-2 |
|
| 28 |
11122001 |
Шайба D.8 мм (медная) LH20-2/LB30-2/40-2/LT100 |
|
| 28 |
4281020000 |
Колесо D.200/50-100 |
|
| 28 |
21145003 |
Комплект колец поршневых D.65 мм LH20-2/LB30-2/40-2 |
|
| 29 |
11132004 |
Болт фильтра возд. М8х30 мм LH20/LB24/30/40 |
|
| 29 |
3101.00.10.003 |
Шайба |
|
| 29 |
11141001 |
Шпилька М8х35 мм LB30-2/40-2 |
|
| 30 |
21173001 |
Угольник ZG1/2x3/4 LH20-2/LB30-2/40-2 |
|
| 30 |
3101.00.10.002 |
Болт-ось |
|
| 30 |
21153001 |
Прокладка цилиндр-картер LH20-3/LB30-2/40-2 |
|
| 31 |
21212002 |
Шкив D.266,7 мм A1 LH20-2/LB30-2 |
|
| 31 |
11111002 |
Гайка M8 LB30-2/40-2 |
|
| 32 |
11131005 |
Болт шкива М10х45 мм (левый) LH20/LB24/30/40 |
|
| 32 |
3125.00.00.300 |
Воздухопровод |
|
| 32/2 |
21177012 |
Картридж фильтра воздушного 95x50x35 мм LH20-2/LB30-2/40-2 |
|
| 32 |
21121004 |
Цилиндр D.65 мм LH20-3/LB30-2/40-2 |
|
| 33 |
11124001 |
Шайба стопорная D.8 мм (левая) LH20/LB24/30/40 |
|
| 33 |
4241122102 |
Клапан обратный 1/2Мх1/2М (аналог 7190190000, 7190090000) |
|
| 33-1 |
7193340000 |
Элемент клапана обратного 1/2 (D.16,5 мм) |
|
| 33 |
21151002 |
Прокладка клапанной группы (нижняя) LH20-2/LB30-2/40-2 |
|
| 34 |
11121011 |
Шайба D.8х38х5 мм LB40-3 |
|
| 34 |
4021130010 |
Блок поршневой LH20-3 |
|
| 34 |
21124013 |
Клапанная группа LH20-2/LB30-2/40-3 |
|
| 34/2 |
21125017 |
Пластина клапанная 55х11 мм (комплект 2 шт) LH20-2/LB30-2/40-2 |
|
| 34/3 |
21126002 |
Прокладка плиты клапанной (средняя) (алюм.) LH20-2/LB30-2/40-2 |
|
| 35 |
21164003 |
Маслоуказатель G1/2 LH20-3 |
|
| 35 |
21154001 |
Прокладка клапанной группы (верхняя) LH20-2/LB30-2/40-2 |
|
| 36 |
21169001 |
Пробка слива масла ZG1/4 LH20-2/LB30-2/40-2 |
|
| 36 |
11132004 |
Болт фильтра возд. М8х30 мм LH20/LB24/30/40 |
|
| 37 |
21166001 |
Сапун М16х1,5 LH20-2/LB40-2/50/75/LT100 |
|
| 37 |
4853001590 |
Провод |
|
| 37 |
11122001 |
Шайба D.8 мм (медная) LH20-2/LB30-2/40-2/LT100 |
|
| 38 |
11113001 |
Гайка D.14,5х27 мм LH20-2/LB30-2/40-2 |
|
| 38 |
3113.00.00.101 |
Платформа |
|
| 38а |
3113.00.00.101-01 |
Платформа |
|
| 38 |
21175002 |
Фильтр воздушный в сборе LH20-2/LB30-2/40-2 |
|
| 38/2 |
21177012 |
Картридж фильтра воздушного 95x50x35 мм LH20-2/LB30-2/40-2 |
|
| 39 |
4381003500 |
Указатель |
|
| 39 |
11132006 |
Болт М8х50 мм LH20/LB24/30/40 |
|
| 40 |
3125.00.00.103 |
Держатель |
|
| 40 |
21123003 |
Головка цилиндра LB30-2/40-2 |
|
| 41 |
4350010002 |
Распорка |
|
| 41 |
21174001 |
Тройник LB30-2 |
|
| 42 |
4350020002 |
Защелка |
|
| 42 |
11113001 |
Гайка D.14,5х27 мм LH20-2/LB30-2/40-2 |
|
| 43 |
21171002 |
Радиатор D.12x228 мм LB30-2/40-2 |
|
| 44 |
21173001 |
Угольник ZG1/2x3/4 LH20-2/LB30-2/40-2 |
|
| 45.46 |
3101.00.00.400/500 |
Решетка в сборе |
|
| 47 |
4490000000 |
Трубка гибкая Rilsan 6x1 мм (аналог 7230010000) |
|
| 48 |
3008.00.00.000 |
Ресивер 100 л Р100.11.00 |
|
| 49 |
4901152290 |
Кабель сетевой 220В 3х1,5х2,2 м |
|
| 50 |
4472018000 |
Клапан стартовый 1/8MF |
|
| 51 |
4731160073 |
Термозащита 16A |
|
| 52 |
3101.00.00.115 |
Колпачок |
|
| 54 |
3101.00.00.015 |
Рукоятка |
|
| 55 |
3101.00.00.301 |
Переходник 1/4х3/8 |
|
| 100 |
4022230010 |
Блок поршневой LB30-2 |
|
