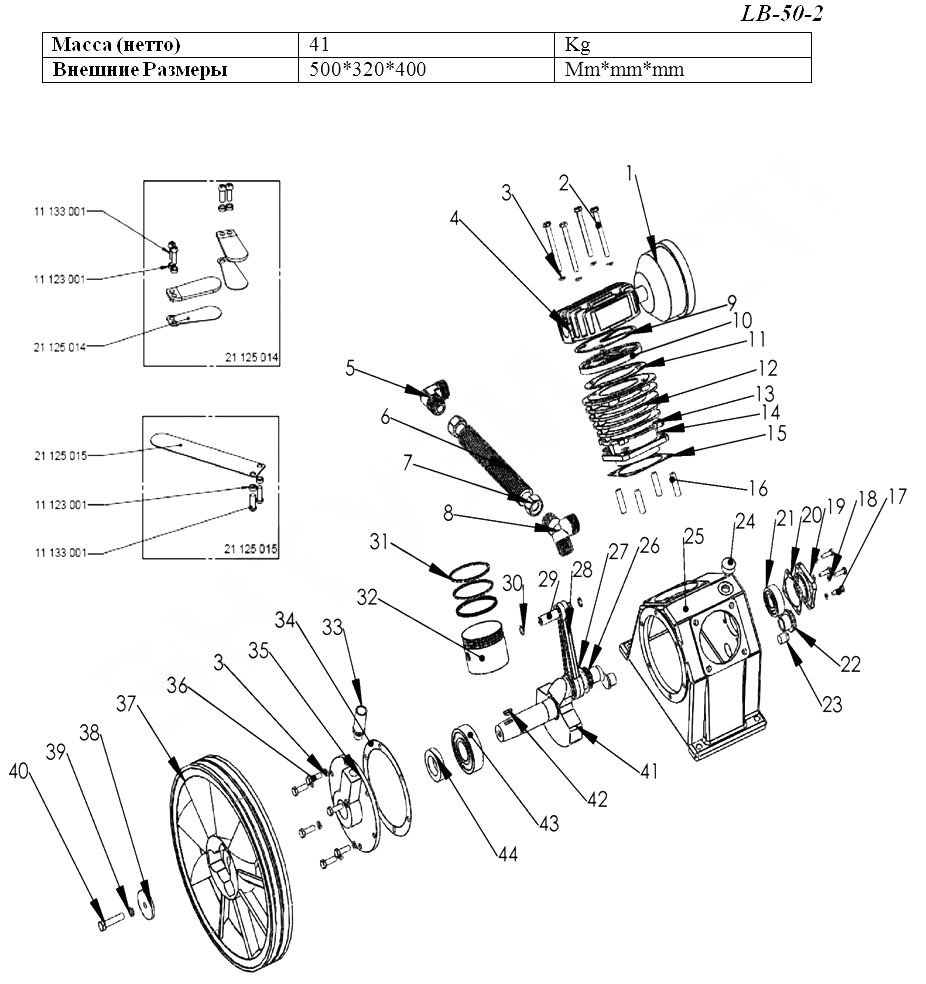

Поршневой компрессор Patriot Remeza СБ4/С-100.LB50 (ДЕТАЛИРОВКА БЛОКА ПОРШНЕВОГО)

Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85

REF.	АРТИКУЛ	ОПИСАНИЕ
1	21175003	Фильтр воздушный в сборе LB50/75
1/1	21177010	Картридж фильтра воздушного D.66x62 мм LB50/75
2	11131006	Болт M8x80 мм LB50/75
3	11123003	Шайба гроверная D.8 мм LH20/LB30/40/50/75/LT100
4	21123004	Головка цилиндра LB50/75
5	21173002	Угольник ZG3/4хG3/4 LB50/LB75
6	21171003	Радиатор D.19x280 мм LB50
7	11114001	Гайка D.19 3/4 LB50/75
8	21174002	Тройник ZG3/4х2хG3/4 110 гр. LB50
9	21154003	Прокладка клапанной группы (верхняя) LB50/75
10	21124004	Клапанная группа LB50/75
11	21151005	Прокладка клапанной группы (нижняя) LB50/75
12	21121005	Цилиндр D.80 мм LB50/75
13	11111003	Гайка D.10 мм LB50/75
14	11123004	Шайба гроверная D.10 мм LB50/75/LT100
15	21153003	Прокладка цилиндр-картер LB50/75
16	11141003	Шпилька М10х38 мм LB50/75
17	11131001	Болт креп. крышки М6х20 мм LH20/LB30/40/50/75/LT100
18	11123002	Шайба гроверная D.6 мм LH20/LB30/50/75
19	21112001	Крышка задняя LB50/75
24	4490000000	Трубка гибкая Rilsan 6x1 мм (аналог 7230010000)
28	4121001000	Конденсатоотводчик 3/8 (аналог 7130160000)
29	4281020000	Колесо D.200/50-100
30	3101.00.10.003	Шайба
31	3101.00.10.002	Болт-ось
33	3128.00.00.200	Воздухопровод
34	4242133102	Клапан обратный 1Мх3/4М
34-1	7193330000	Элемент клапана обратного 3/4 (D.23 мм)
35	4022230020	Блок поршневой LB50-2
36	4111324000	Кран шаровый M-F-1/2
38	4871401090	Провод
39	3060.00.00.125	Переходник
40	4381003500	Указатель
41	3128.00.00.103	Держатель
42	4350010002	Распорка
43	4350020002	Защелка
46.47	3106.00.00.500-01/600	Решетка в сборе
