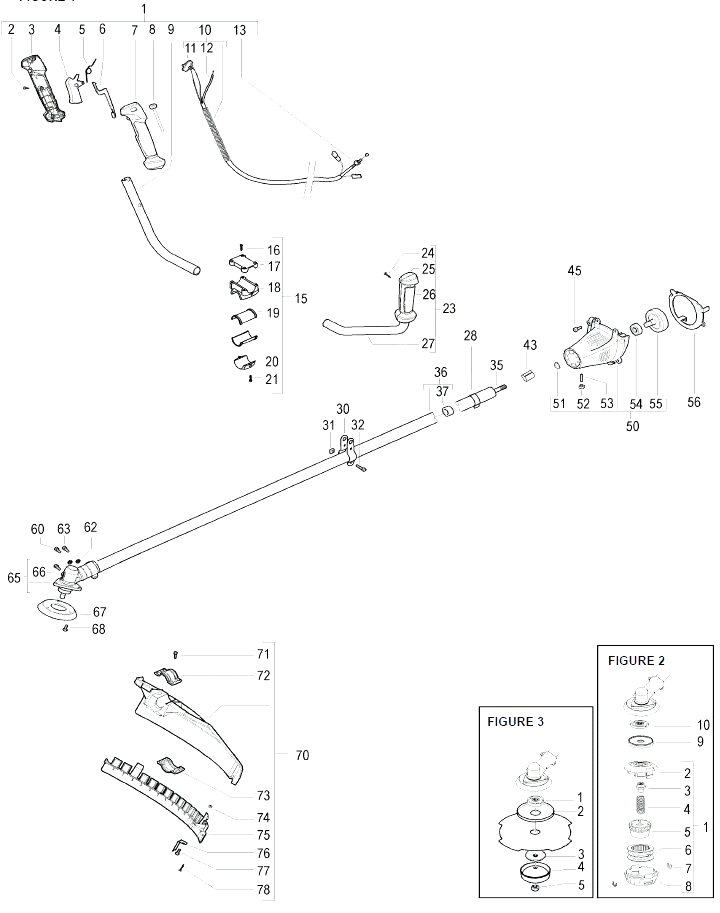

Общая деталировка - Бензотриммер Partner B407B

Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85

REF.	АРТИКУЛ	ОПИСАНИЕ
	5310250-01	Катушка в сборе P 25
	5382469-50	Пружина
	5374197-01	Втулка
	5374195-01	Катушка (без лески)
	5374196-01	Кнопка катушки
	5382404-81	Гайка
	5382365-96	Шайба защитная
	5382410-06	Фланец
	5382411-55	Шайба
	5373389-01	Пружина T25
1	5382437-25	Вал коленчатый в сборе с шатуном
1	5382435-63	Рукоятка управления в сборе (правая)
2	5014516-01	Подшипник игольчатый
2	5374215-01	Корпус катушки
3	5382374-81	Винт регулировочный
3	5382469-45	Крышка карбюратора в сборе
3	5382500-75	Картер в сборе (половина)
3	5382425-33	Рукоятка (правая часть)
3	5374279-01	Адаптер
4	5382374-80	Крышка карбюратора нижняя
4	7374410-00	Кольцо стопорное
4	5382425-37	Курок газа
5	5382469-46	Праймер
5	5382425-40	Пружина курка газа
6	5382469-48	Вал дросселя
6	5382425-38	Рычаг предохранительный
7	5382500-74	Картер в сборе (половина)
7	5382425-34	Рукоятка (левая часть)
8	5382259-62	Вал дросселя
8	5374194-01	Крышка катушки
8	5382425-39	Кнопка
9	5382409-82	Кольцо стопорное
9	5382428-23	Шайба проставочная
9	5382426-05	Трубка рукоятки (правая)
10	5382275-41	Подшипник шариковый
10	5382428-15	Фланец
10	5382435-66	Тросик газа в сборе с кабелем
11	5382358-04	Винт M5х30 мм
11	5382424-39	Выключатель
12	5382358-08	Винт M5х50 мм TCE
12	5382435-69	Тросик газа
13	5382359-12	Гайка M6
15	5382434-28	Держатель рукоятки в сборе
17	5382422-00	Пластина фиксатора верхняя
18	5382430-82	Держатель рукоятки нижний
19	5382416-84	Проставка D.25 мм
20	5382426-73	Маховик
20	5382429-00	Проставка нижняя
21	5382352-18	Гайка M8
21	5382290-77	Винт M5х18 мм
22	5382488-08	Сцепление в сборе
23	5382423-69	Болт
23	5382435-65	Рукоятка в сборе (левая)
24	5382412-70	Пружина
25	5382410-76	Шайба
25	5382425-36	Рукоятка (правая часть)
26	5382425-35	Рукоятка (правая часть)
27	5382358-06	Винт M5х20 мм TCE
27	5382426-06	Трубка рукоятки (левая)
28	5382421-63	Катушка зажигания
28	5382298-50	Фиксатор
30	5382428-00	Муфта стартера ручного в сборе
30	5382281-52	Фиксатор
31	5381110-88	Кольцо стопорное
31	5382366-42	Гайка M6
32	5382417-82	Пружина
32	5382359-11	Винт M6х12 мм
33	5382417-81	Собачка
35	5382404-86	Вал гибкий
36	5382424-42	Штанга
37	5382281-92	Втулка опорная
40	5382428-09	Стартер ручной в сборе
41	5382427-86	Кольцо стопорное
42	5382274-70	Шайба
43	5382491-63	Катушка в сборе со шнуром
43	5382435-84	Вставка
44	5382277-03	Шнур стартера ручного
45	5382273-00	Пружина стартера ручного
45	5382421-74	Винт M5х20 мм TCE
46	5382274-67	Шайба
47	5382408-84	Рукоятка стартера ручного
48	5382352-14	Винт M6х20 мм
50	5382404-52	Фильтр
50	5382435-75	Крышка сцепления в сборе
51	5382415-41	Бак топливный в сборе
51	5382363-78	Кольцо стопорное
52	5382356-75	Уплотнение
52	5382416-24	Гайка M8
53	5382298-09	Трубка топливная L.245 мм
53	5382435-76	Винт M8х35 мм
54	5382297-43	Трубка топливная L.150 мм
54	5382359-18	Подшипник
55	5382435-72	Барабан сцепления
56	5382424-84	Крышка бака топливного в сборе
56	5382423-98	Корпус воздухозаборника
57	5382365-64	Кольцо уплотнительное
58	5382412-48	Вставка
59	5382412-48	Вставка
60		FIGURE5
60	5382358-02	Винт M5х14 мм
61	5380928-78	Свеча зажигания RDJ6J
62	5382275-65	Винт M5х25 мм
62	5382365-29	Шайба гроверная D.5 мм
63	5382358-03	Винт M5х25 мм
65	5382363-22	Уплотнитель
66	5382437-42	Кожух
67	5382406-88	Винт M5х14 мм в сборе с шайбой
70	5382437-67	Экран тепловой
71	5382414-32	Глушитель
72	5382272-74	Винт M5х60 мм
73	5382272-36	Пластина крепления глушителя
74	5382272-59	Шайба
80	5382414-28	Прокладка
81	5382414-34	Адаптер карбюратора
82	5382435-85	Пластина
