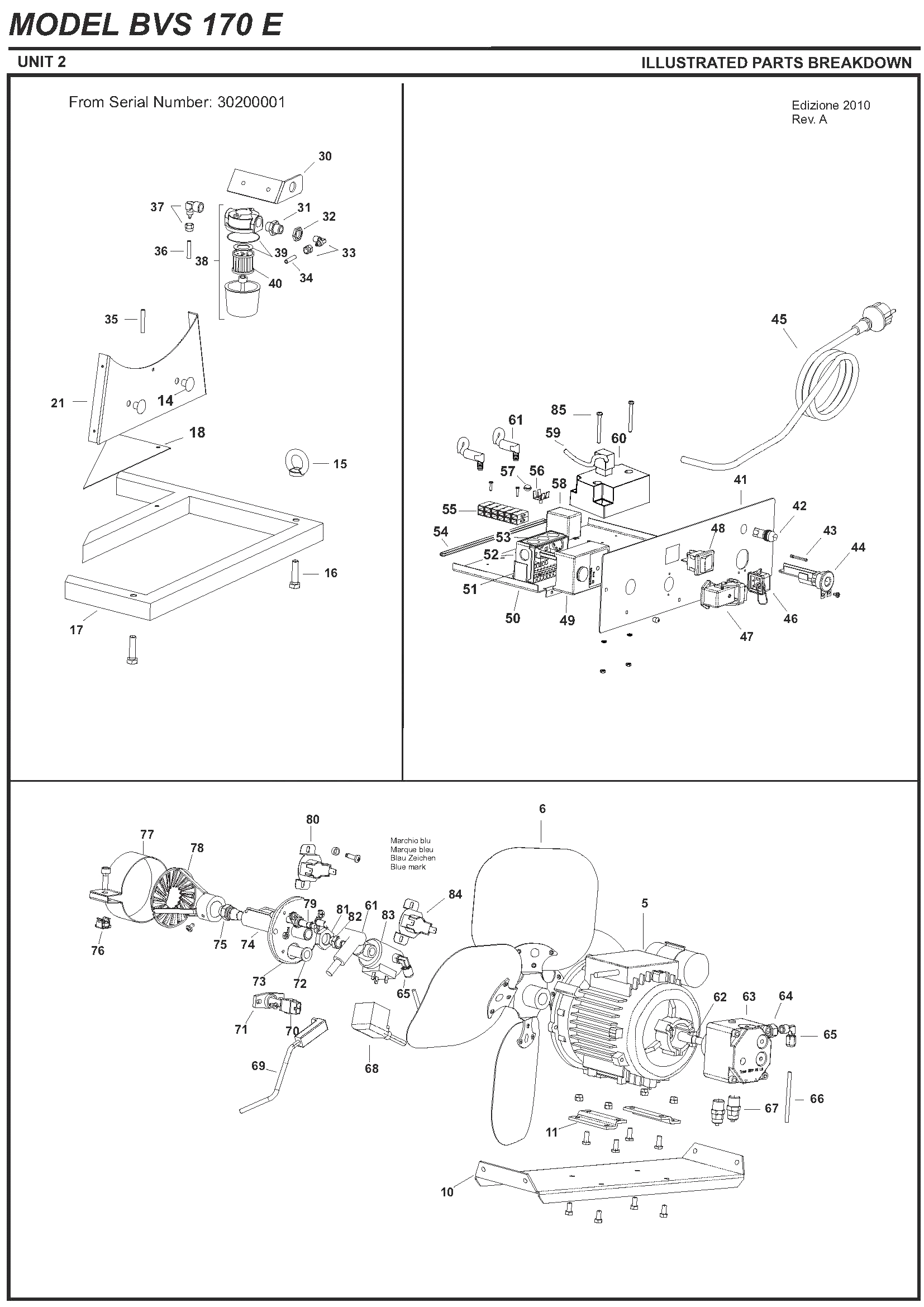

Нагреватель Master BS 170 (2010 ГОД) (ДЕТАЛИРОВКА ОТДЕЛЬНЫХ УЗЛОВ)

Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85

REF.	АРТИКУЛ	ОПИСАНИЕ
1	4032.546	КОРПУС ВЕРХНИЙ
1	4111.623	КОРПУС ВЕРХНИЙ
2	4032.548	КОРПУС МОБИЛЬНЫЙ
3	4032.534	ДЫМОХОД
3	4111.241	ПЛАСТИНА УПРУГАЯ
4	4032.557	РЕШЕТКА
5	4032.594	ДВИГАТЕЛЬ 230В/50 450ВТ
5	4032.702	ДВИГАТЕЛЬ 2Р 230В/50 КЛАСС ЗАЩИТЫ IP44
6	4032.593	ВЕНТИЛЯТОР
6	4032.555	ФЛАНЕЦ ДВИГАТЕЛЯ
7	4032.554	ЗАСЛОНКА ВОЗДУШНАЯ
7	4111.689	ВЕНТИЛЯТОР
8	4104.170	ЗАЖИМ ГАЙКИ
8	4032.554	ЗАСЛОНКА ВОЗДУШНАЯ
9	4111.056	ВТУЛКА
10	4032.555	ФЛАНЕЦ ДВИГАТЕЛЯ
10	4032.536	КРОНШТЕЙН
11	4032.519	ФЛАНЕЦ ДВИГАТЕЛЯ
12	4160.646	ЗАЩИТА КАБЕЛЯ
13	4111.241	ПЛАСТИНА УПРУГАЯ
13	4032.509	ШТЫРЬ РЕЗИНОВЫЙ
14	4032.509	ШТЫРЬ РЕЗИНОВЫЙ
14	4032.491	НАКОНЕЧНИК М10
15	4032.491	НАКОНЕЧНИК М10
15	4032.610	РАМА
16	4032.492	ВИНТ M10x40
16	4032.611	ПАНЕЛЬ НИЖНЯЯ
17	4032.610	РАМА
17	4032.562	ОСНОВАНИЕ
18	4032.611	ПАНЕЛЬ НИЖНЯЯ
18	4032.558	ПАНЕЛЬ ЯЩИКА ЭЛ.КОМПОНЕНТОВ
19	4032.558	ПАНЕЛЬ ЯЩИКА ЭЛ.КОМПОНЕНТОВ
19	4032.560	ПАНЕЛЬ БОКОВАЯ
20	4032.536	КРОНШТЕЙН
20	4111.625	КОРПУС
21	4032.562	ОСНОВАНИЕ
21	4111.653	КАМЕРА СГОРАНИЯ
22	4032.560	ПАНЕЛЬ БОКОВАЯ
22	4032.544	КОНУС ВЫПУСКНОЙ
23	4032.550	КОРПУС
24	4032.541	КАМЕРА СГОРАНИЯ
25	4032.544	КОНУС ВЫПУСКНОЙ
30	4032.437	СУППОРТ ФИЛЬТРА
31	4031.802	ВИНТ ДВОЙНОЙ
32	4031.800	ПЕРЕХОДНИК 3/8 MX5
33	4111.273	ПЕРЕХОДНИК 1/8
34	4032.596	ТРУБКА ТОПЛИВНАЯ ФИЛЬТР-НАСОС
35	4032.618	ТРУБКА ТОПЛИВНАЯ НАСОС-БАК
36	4032.617	ТРУБКА ТОПЛИВНАЯ БАК-ФИЛЬТР
37	4031.803	ПЕРЕХОДНИК 90 град. 3/8 MX6
38	4031.070	ФИЛЬТР В СБОРЕ 3/8
39	4111.116	ФИЛЬТР КОМПЛ.
40	4031.015	КАРТРИДЖ ФИЛЬТРА
41	4032.446	ЯЩИК ЭЛ.КОМПОНЕНТОВ
42	4117.058	ЛАМПА СИГНАЛЬНАЯ 230В
43	4111.040	ПРЕДОХРАНИТЕЛЬ (6,3X32) 10А
43	4110.040	ПРЕДОХРАНИТЕЛЬ (6,3X32) 10А
44	4111.038	КРЕПЕЖ КАБЕЛЯ
45	4111.153	ШНУР ПИТАНИЯ
46	4162.467	КОЛПАЧОК ТЕРМОСТАТА
47	4111.119	РАЗЪЕМ ПЛИТЫ
48	4160.637	ПЕРЕКЛЮЧАТЕЛЬ
49	4110.968	ЭЛЕМЕНТ БЛОКА УПРАВЛЕНИЯ
50	4032.448	ОСНОВАНИЕ ЭЛ.КОМПОНЕНТОВ
51	4032.499	СУППОРТ БЛОКА УПРАВЛЕНИЯ
52	4110.969	БЛОК УПРАВЛЕНИЯ
52	4032.969	БЛОК УПРАВЛЕНИЯ
53	4110.967	ДЕРЖАТЕЛЬ ФОТОЭЛЕМЕНТА
54	4110.155	ВКЛАДЫШ
55	4111.033	ПЛАТА КЛЕММНАЯ
56	4160.639	ЗАКЛЕПКА
57	4032.450	ШТИФТ ПЛАСТИКОВЫЙ
58	4111.032	РЕЛЕ
59	4110.491	КАБЕЛЬ СИЛОВОЙ ТРАНСФОРМАТОРА
60	4031.541	ТРАНСФОРМАТОР
61	4110.490	КАБЕЛЬ
62	4111.081	МУФТА
63	4032.093	НАСОС DANFOSS
64	4161.501	ПЕРЕХОДНИК 1/8
65	4161.140	СОЕДИНЕНИЕ 90 град. 1/8
66	4111.049	ПАТРУБОК D.4X0,75 L=850
67	4031.160	ПЕРЕХОДНИК 1/4 MX6
68	4032.110	ШНУР ПИТАНИЯ СОЛЕНОИДА
69	4110.970	КАБЕЛЬ ФОТОЭЛЕМЕНТА
70	4110.966	ФОТОЭЛЕМЕНТ
71	4111.076	КРОНШТЕЙН ФОТОЭЛЕМЕНТА
72	4032.406	ДЕРЖАТЕЛЬ ФОТОЭЛЕМЕНТА
73	4032.574	ФЛАНЕЦ ГОРЕЛКИ
74	4032.403	ДЕРЖАТЕЛЬ СОПЛА
75	4031.025	СОПЛО 1.00 GHP 80 град.
75	4031.027	СОПЛО 1.25 GPH 80 град.
76	4032.454	ГАЙКА М6
77	4032.545	КЛАПАН ВОЗДУХА РЕГУЛИРОВОЧНЫЙ
78	4032.570	ТУРБО ДИСК
79	4031.095	ЭЛЕКТРОД
80	4031.045	ВЕНТИЛЯТОР
81	4032.407	ПЕРЕХОДНИК MX14X6
82	4160.968	ПЕРЕХОДНИК 1/8
83	4102.535	КАТУШКА 230В/50
84	4031.047	ДАТЧИК ТЕМПЕРАТУРЫ
85	4160.421	ВИНТ М4
