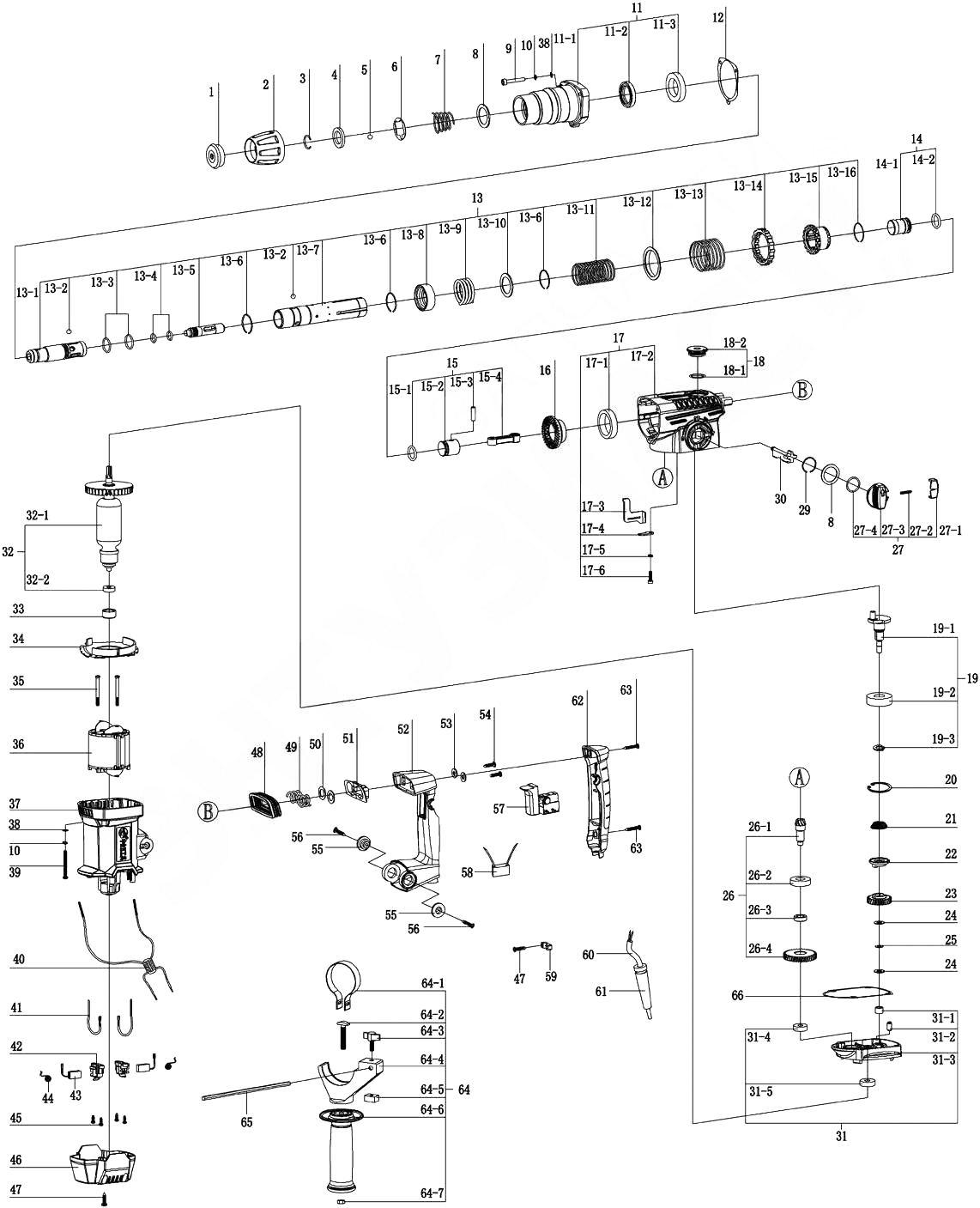

Перфоратор Интерскол П-32/950ЭВ (С 16.11.2016 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
439.03.00.01.00 |
Втулка защитная |
|
| 2 |
439.05.00.01.00 |
Втулка нажимная |
|
| 3 |
00.02.98.01.05 |
Кольцо пружинное 21х2 мм |
|
| 4 |
439.03.00.02.00 |
Кольцо |
|
| 6 |
86.03.00.04.00 |
Шайба специальная (аналог 68.03.00.04.00) |
|
| 7 |
439.03.00.03.00 |
Пружина |
|
| 8 |
66.03.00.16.00 |
Шайба D.24,4x30x1 мм |
|
| 9 |
00.02.04.04.36 |
Винт М5х30 мм |
|
| 10 |
00.02.02.01.05 |
Шайба гроверная 5 мм (аналог 13418.5135, 0000653004) |
|
| 11 |
439.03.01.00.00 |
Крышка передняя в сборе (вкл. поз. Л1-1 - 11-3) |
|
| 11-1 |
439.03.01.01.00 |
Крышка передняя |
|
| 11-2 |
68.03.00.12.00 |
Манжета D.41x7x30 мм |
|
| 11-3 |
00.01.01.01.94 |
Подшипник шариковый 61906 30x47x9 мм |
|
| 12 |
439.03.00.04.00 |
Прокладка |
|
| 13 |
439.03.02.00.00 |
Ствол в сборе (вкл. поз. 13-1 - 13-16) |
|
| 13-1 |
439.03.02.01.00 |
Букса |
|
| 13-3 |
439.03.02.02.00 |
Кольцо (резиновое) |
|
| 13-4 |
439.03.02.03.00 |
Кольцо (резиновое) |
|
| 13-5 |
439.03.02.04.00 |
Ударник |
|
| 13-6 |
68.03.01.01.00 |
Кольцо запорное 30х2 мм |
|
| 13-7 |
439.03.02.05.00 |
Ствол |
|
| 13-8 |
439.03.02.06.00 |
Втулка |
|
| 13-9 |
439.03.02.07.00 |
Пружина |
|
| 13-10 |
68.03.01.02.00 |
Шайба D.30x41,5x2,5 мм |
|
| 13-11 |
439.03.02.08.00 |
Пружина |
|
| 13-12 |
439.03.02.09.00 |
Основание пружины |
|
| 13-13 |
439.03.02.10.00 |
Пружина |
|
| 13-14 |
439.03.02.11.00 |
Диск сцепления |
|
| 13-15 |
439.03.02.12.00 |
Муфта сцепления |
|
| 13-16 |
439.03.02.13.00 |
Кольцо пружинное |
|
| 13-2 |
00.02.10.21.00 |
Шарик 7,14 мм |
|
| 14 |
439.03.03.00.00 |
Проммасса в сборе (вкл. поз. 14-1,14-2) |
|
| 14-1 |
439.03.03.01.00 |
Проммасса |
|
| 14-2 |
439.03.03.02.00 |
Кольцо (резиновое) |
|
| 15 |
439.03.04.00.00 |
Поршень в сборе (вкл. поз. 15-1,15-4) |
|
| 15-1 |
439.03.04.01.00 |
Кольцо (резиновое) |
|
| 15-2 |
439.03.04.02.00 |
Поршень |
|
| 15-3 |
439.03.04.03.00 |
Палец поршневой |
|
| 15-4 |
439.03.04.04.00 |
Шатун |
|
| 16 |
439.03.00.05.00 |
Шестерня Z.35 |
|
| 17 |
439.03.05.00.00 |
Корпус редуктора в сборе (вкл. поз.17-1,17-6) |
|
| 17-1 |
439.03.05.01.00 |
Втулка |
|
| 17-2 |
439.03.05.02.00 |
Корпус редуктора |
|
| 17-4 |
439.03.05.03.00 |
Рычаг |
|
| 17-5 |
00.02.02.01.04 |
Шайба гроверная 4 мм (аналог 00.02.02.01.14) |
|
| 17-6 |
00.02.04.04.10 |
Винт М4х10 мм |
|
| 18 |
439.03.06.00.00 |
Пробка маслозакладная (вкл. поз. 18-1,18-2) |
|
| 18-1 |
328.03.00.30.00 |
Кольцо (резиновое) |
|
| 18-2 |
328.03.00.31.00 |
Пробка |
|
| 19 |
439.03.07.00.00 |
Кривошип в сборе (вкл. поз.19-1,19-3) |
|
| 19-1 |
439.03.07.01.00 |
Кривошип |
|
| 19-2 |
00.01.01.01.22 |
Подшипник шариковый 6203-ZZ 17х40х12 мм (аналог 0000483036) |
|
| 19-3 |
00.02.99.02.11 |
Кольцо стопорное В16 (аналог 0000661006) |
|
| 20 |
00.02.99.01.03 |
Кольцо пружинное 40 мм (аналог 13418.5132, 0000662009) |
|
| 21 |
439.03.00.06.00 |
Пружина |
|
| 22 |
439.03.00.07.00 |
Полумуфта кулачковая |
|
| 23 |
439.03.00.08.00 |
Шестерня Z.32 |
|
| 24 |
328.03.00.42.00 |
Прокладка |
|
| 25 |
439.03.00.09.00 |
Подшипник игольчатый упорный AXK0816 |
|
| 26 |
439.03.08.00.00 |
Шестерня коническая в сборе (вкл. поз. 26-1- 26-4) |
|
| 26-1 |
439.03.08.01.00 |
Шестерня коническая Z.10 |
|
| 26-2 |
00.01.01.01.95 |
Подшипник шариковый 16002 15x32x8 мм |
|
| 26-3 |
439.03.08.02.00 |
Втулка |
|
| 26-4 |
439.03.08.03.00 |
Шестерня Z.43 |
|
| 27 |
439.05.01.00.00 |
Рукоятка переключателя в сборе (вкл. поз. 27-1,27-4) |
|
| 27-1 |
439.05.01.01.00 |
Кнопка |
|
| 27-2 |
439.05.01.02.00 |
Пружина |
|
| 27-3 |
439.05.01.03.00 |
Рукоятка переключателя |
|
| 27-4 |
439.05.01.04.00 |
Кольцо (резиновое) |
|
| 29 |
328.03.00.15.00 |
Кольцо пружинное 22 мм |
|
| 30 |
439.05.01.05.00 |
Рычаг переключателя |
|
| 31 |
439.05.02.00.00 |
Крышка нижняя в сборе (вкл. поз. 31-1,31-5) |
|
| 31-1 |
00.01.02.01.17 |
Подшипник роликовый HK0808 8х12х8 мм |
|
| 31-2 |
439.05.02.01.00 |
Штифт |
|
| 31-3 |
439.05.02.02.00 |
Крышка нижняя |
|
| 31-4 |
00.01.01.01.05 |
Подшипник шариковый 608-Z 8х22х7 мм |
|
| 31-5 |
00.01.01.01.09 |
Подшипник шариковый 609 9x24x7 мм |
|
| 32 |
439.04.02.00.00 |
Якорь в сборе |
|
| 32-1 |
439.04.02.01.00 |
Якорь 40x50 мм |
|
| 32-2 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 33 |
86.04.02.03.00 |
Втулка демпфирующая |
|
| 34 |
439.05.00.02.00 |
Диафрагма |
|
| 35 |
439.04.01.01.00 |
Винт статора |
|
| 36 |
439.04.01.00.00 |
Статор |
|
| 37 |
439.05.00.03.00 |
Корпус двигателя |
|
| 38 |
236.03.00.24.00 |
Боек |
|
| 38 |
00.02.02.02.20 |
Шайба D.5,5х12х1 мм |
|
| 39 |
236.03.00.25.00 |
Кольцо 26x3,1 мм (резиновое) |
|
| 39 |
00.02.04.01.57 |
Винт статора M5х60 мм |
|
| 40 |
236.03.00.26.00 |
Поршень |
|
| 40 |
439.04.00.01.00 |
Дроссель |
|
| 41 |
236.03.00.27.00 |
Палец поршневой |
|
| 41 |
439.04.00.02.00 |
Проводник электрический |
|
| 42 |
236.03.00.55.00 |
Кольцо 17,7x1,5 мм (резиновое) |
|
| 42 |
439.04.03.01.00 |
Обойма щеткодержателя |
|
| 43 |
236.03.00.28.00 |
Шатун |
|
| 43 |
439.04.03.02.00 |
Щетка угольная 6,5x11x20 мм |
|
| 44 |
00.01.02.01.30 |
Подшипник игольчатый HK0814108x14x10 мм |
|
| 44 |
34.05.03.03.00 |
Пружина щеткодержателя |
|
| 45 |
236.03.00.30.00 |
Подшипник скольжения |
|
| 45 |
236.03.00.29.00 |
Кольцо 59x2 мм (резиновое) |
|
| 45 |
00.02.03.01.02 |
Винт 4х12 мм |
|
| 46 |
236.03.00.31.00 |
Корпус редуктора |
|
| 46 |
00.02.99.01.13 |
Кольцо пружинное 47 мм (аналог 13817.5643) |
|
| 46 |
439.05.00.04.00 |
Крышка корпуса двигателя |
|
| 47 |
236.03.00.32.00 |
Кольцо 57x1,5 мм (резиновое) |
|
| 47 |
236.03.00.30.00 |
Подшипник скольжения |
|
| 47 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 48 |
236.03.00.33.00 |
Пробка маслозакладная |
|
| 48 |
236.03.00.31.00 |
Корпус редуктора |
|
| 48 |
328.05.00.07.00 |
Оболочка демпфера |
|
| 49 |
236.03.02.00.00 |
Сцепление в сборе |
|
| 49 |
236.03.00.32.00 |
Кольцо 57x1,5 мм (резиновое) |
|
| 49 |
439.05.00.05.00 |
Пружина демпфера |
|
| 50 |
236.03.00.34.00 |
Крышка редуктора |
|
| 50 |
303.03.00.10.00 |
Пробка маслозакладная |
|
| 50 |
439.05.00.06.00 |
Шайба |
|
| 51 |
00.02.03.01.18 |
Винт 4,8х25 мм |
|
| 51А |
00.02.03.01.67 |
Винт 5,5х25 мм (аналог 13817.5279) |
|
| 51 |
00.02.04.01.02 |
Винт М4х12 мм (аналог 84761.5252) |
|
| 51 |
439.05.00.07.00 |
Вставка демпфера |
|
| 52 |
236.03.00.35.00 |
Кривошип |
|
| 52 |
303.03.00.11.00 |
Кольцо 20x2 мм (резиновое) |
|
| 52 |
439.05.00.08.00 |
Рукоятка |
|
| 53 |
236.03.00.36.00 |
Шпонка 4x12 мм |
|
| 53 |
236.03.00.34.00 |
Крышка редуктора |
|
| 53 |
439.05.00.09.00 |
Шайба |
|
| 54 |
236.03.00.37.00 |
Сальник 20x28x4,5 мм |
|
| 54 |
00.02.03.01.18 |
Винт 4,8х25 мм |
|
| 54 |
00.02.04.01.14 |
Винт М5х12 мм |
|
| 55 |
00.01.01.01.75 |
Подшипник шариковый 6202-2RS 15х35х11 мм |
|
| 55 |
236.03.00.35.00 |
Кривошип |
|
| 55 |
328.05.00.12.00 |
Втулка |
|
| 56 |
236.03.00.38.00 |
Крышка подшипника |
|
| 56A |
00.02.04.04.15 |
Винт M4х12 мм |
|
| 56 |
236.03.00.36.00 |
Шпонка 4x12 мм |
|
| 56 |
00.02.03.01.62 |
Винт 5х19 мм |
|
| 57 |
236.03.00.37.00 |
Сальник 20x28x4,5 мм |
|
| 57 |
236.03.00.39.00 |
Втулка |
|
| 57 |
439.04.00.03.00 |
Выключатель FA2-4/1BEK-8(8)A 250VAC-5E4 |
|
| 58 |
00.01.01.01.75 |
Подшипник шариковый 6202-2RS 15х35х11 мм |
|
| 58 |
236.03.00.40.00 |
Шестерня |
|
| 58 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 59 |
236.03.00.38.00 |
Крышка подшипника |
|
| 59 |
00.02.99.02.05 |
Кольцо стопорное B12 (аналог 0000661002, 13418.5105) |
|
| 59 |
68.04.00.04.00 |
Планка крепления кабеля |
|
| 60 |
00.02.04.04.15 |
Винт M4х12 мм |
|
| 60 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 61 |
236.03.00.39.00 |
Втулка |
|
| 61 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 62 |
236.03.00.40.00 |
Шестерня |
|
| 62 |
439.05.00.10.00 |
Рукоятка-накладка |
|
| 63 |
00.02.99.02.05 |
Кольцо стопорное B12 (аналог 0000661002, 13418.5105) |
|
| 63 |
00.02.04.01.08 |
Винт ST3,9х25 мм |
|
| 64 |
236.03.02.00.00 |
Сцепление в сборе |
|
| 64 |
439.02.01.00.00 |
Рукоятка боковая в сборе (вкл. поз. 64-1 - 64-7) |
|
| 64-1 |
439.02.01.01.00 |
Хомут |
|
| 64-2 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 64-3 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 64-6 |
439.02.01.02.00 |
Рукоятка |
|
| 64-5 |
68.02.01.04.00 |
Прижим |
|
| 64-7 |
00.02.01.01.08 |
Гайка M8 (аналог 0000631033, 86020.1080) |
|
| 65 |
439.02.01.03.00 |
Ограничитель глубины бурения |
|
| 66 |
439.05.00.11.00 |
Прокладка |
|
| 71 |
00.01.01.01.39 |
Подшипник шариковый 627-Z 7x22x7 мм |
|
| 71А |
236.03.00.56.00 |
Шайба D.22x15x0,5 мм |
|
| 72 |
236.03.00.50.00 |
Кольцо уплонительное |
|
| 73 |
236.03.00.51.00 |
Крышка |
|
| 75 |
00.01.01.01.42 |
Подшипник шариковый 6001-2RS 12х28х8 мм (аналог 71200.0148) |
|
| 76 |
236.03.00.53.00 |
Диафрагма |
|
| 77 |
00.01.01.01.39 |
Подшипник шариковый 627-Z 7x22x7 мм |
|
| 77-79,83,84 |
236.04.02.00.00 |
Якорь в сборе (вкл. поз. 77,78,79,83,84) |
|
| 77 |
236.04.02.01.00 |
Якорь |
|
| 78 |
303.03.00.12.00 |
Шайба D.22x14x0,5 мм |
|
| 78 |
236.04.02.02.00 |
Кольцо магнитное |
|
| 79 |
236.03.00.50.00 |
Кольцо уплонительное |
|
| 79 |
00.01.01.01.19 |
Подшипник шариковый 608-2RS 8x22x7 мм (аналог 13818.5188) |
|
| 80 |
236.03.00.51.00 |
Крышка |
|
| 80 |
00.02.03.01.64 |
Винт 4,8х60 мм (аналог 844711041) |
|
| 81 |
00.01.01.01.42 |
Подшипник шариковый 6001-2RS 12х28х8 мм (аналог 71200.0148) |
|
| 81 |
236.04.01.00.00 |
Статор |
|
| 82 |
303.03.00.13.00 |
Диафрагма |
|
| 82 |
236.05.00.02.00 |
Корпус двигателя |
|
| 83 |
303.04.02.00.00 |
Якорь в сборе с крыльчаткой, кольцом магнитным и подшипником в сборе |
|
| 83 |
236.04.02.03.00 |
Крыльчатка |
|
| 84 |
303.04.02.01.00 |
Якорь |
|
| 84 |
236.04.02.04.00 |
Гайка M8x1x3,8 мм |
|
| 85 |
236.04.02.02.00 |
Кольцо магнитное |
|
| 85 |
236.05.00.03.00 |
Крышка |
|
| 86 |
00.01.01.01.19 |
Подшипник шариковый 608-2RS 8x22x7 мм (аналог 13818.5188) |
|
| 86 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 86А |
00.02.03.01.37 |
Винт 4х22 мм |
|
| 87 |
00.02.03.01.64 |
Винт 4,8х60 мм (аналог 844711041) |
|
| 87 |
236.04.00.01.00 |
Колодка |
|
| 88 |
303.04.01.00.00 |
Статор |
|
| 88 |
236.04.00.02.00 |
Блок электронный |
|
| 89 |
303.05.00.02.00 |
Корпус двигателя |
|
| 89 |
00.02.03.01.42 |
Винт 3,5х14 мм |
|
| 90 |
303.04.03.00.00 |
Щеткодержатель в сборе |
|
| 90 |
236.04.04.01.00 |
Щеткодержатель |
|
| 91 |
303.04.03.01.00 |
Щетка угольная |
|
| 91 |
236.04.04.02.00 |
Щетка угольная |
|
| 92 |
303.04.03.02.00 |
Пружина спиральная |
|
| 92 |
236.04.04.03.00 |
Крышка щетки угольной |
|
| 93 |
00.02.03.01.42 |
Винт 3,5х14 мм |
|
| 93 |
236.04.00.03.00 |
Блок индикаторный |
|
| 94 |
303.05.00.03.00 |
Дефлектор |
|
| 94 |
00.02.03.01.53 |
Винт 5х30 мм (аналог 13418.5143) |
|
| 95 |
303.04.02.03.00 |
Крыльчатка |
|
| 95 |
00.02.02.02.20 |
Шайба D.5,5х12х1 мм |
|
| 96 |
236.04.02.04.00 |
Гайка M8x1x3,8 мм |
|
| 96 |
236.04.00.04.00 |
Индикатор |
|
| 97 |
303.05.00.05.00 |
Крышка |
|
| 97 |
236.05.00.04.00 |
Крышка задняя |
|
| 98 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 98 |
236.05.00.05.00 |
Пружина демпфера |
|
| 99 |
303.04.00.01.00 |
Блок электронный |
|
| 99 |
236.05.00.06.00 |
Оболочка демпфера |
|
| 100 |
00.02.03.01.53 |
Винт 5х30 мм (аналог 13418.5143) |
|
| 100 |
236.05.00.07.00 |
Рукоятка |
|
| 101 |
00.02.02.02.20 |
Шайба D.5,5х12х1 мм |
|
| 101 |
236.04.00.05.00 |
Клавиша выключателя |
|
| 102 |
303.04.00.02.00 |
Индикатор |
|
| 102 |
236.04.00.06.00 |
Выключатель FA105-8/1-5E4 8(8)A 250В |
|
| 103 |
303.05.00.06.00 |
Крышка задняя |
|
| 103 |
236.05.00.08.00 |
Рукоятка-накладка |
|
| 104 |
236.05.00.05.00 |
Пружина демпфера |
|
| 104 |
00.02.04.04.30 |
Винт М5х16 мм (аналог 13418.5128) |
|
| 105 |
303.05.00.07.00 |
Оболочка демпфера |
|
| 105 |
236.05.00.09.00 |
Шайба |
|
| 106 |
303.05.00.08.00 |
Рукоятка |
|
| 106 |
236.04.00.07.00 |
Дроссель |
|
| 107 |
303.04.00.03.00 |
Выключатель |
|
| 107 |
236.04.00.08.00 |
Планка крепления кабеля |
|
| 108 |
303.05.00.09.00 |
Рукоятка-накладка |
|
| 108 |
236.04.00.09.00 |
Втулка защитная |
|
| 109 |
00.02.04.04.30 |
Винт М5х16 мм (аналог 13418.5128) |
|
| 109 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 110 |
303.05.00.10.00 |
Пробка |
|
| 110 |
236.02.01.01.00 |
Хомут |
|
| 111 |
00.02.03.01.67 |
Винт 5,5х25 мм (аналог 13817.5279) |
|
| 111 |
236.02.01.02.00 |
Штифт D.5x23 мм |
|
| 112 |
303.05.00.11.00 |
Втулка |
|
| 112 |
236.02.01.03.00 |
Болт специальный |
|
| 113 |
236.04.00.07.00 |
Дроссель |
|
| 113 |
00.02.01.01.06 |
Гайка М6 (аналог 0000631032) |
|
| 114 |
236.04.00.01.00 |
Колодка |
|
| 114 |
236.02.01.04.00 |
Корпус рукоятки |
|
| 115 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 115 |
236.02.01.05.00 |
Ограничитель глубины |
|
| 116 |
236.04.00.08.00 |
Планка крепления кабеля |
|
| 116 |
236.02.01.06.00 |
Винт барашковый |
|
| 117 |
303.04.00.04.00 |
Втулка защитная |
|
| 117a |
236.02.01.00.00 |
Рукоятка боковая в сборе |
|
| 117 |
236.02.01.07.00 |
Рукоятка |
|
| 118 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 118 |
236.02.01.08.00 |
Крышка рукоятки |
|
| 119 |
236.02.01.01.00 |
Хомут |
|
| 120 |
236.02.01.02.00 |
Штифт D.5x23 мм |
|
| 121 |
236.02.01.03.00 |
Болт специальный |
|
| 122 |
00.02.01.01.06 |
Гайка М6 (аналог 0000631032) |
|
| 123 |
236.02.01.04.00 |
Корпус рукоятки |
|
| 124 |
236.02.01.05.00 |
Ограничитель глубины |
|
| 125 |
236.02.01.06.00 |
Винт барашковый |
|
| 126a |
236.02.01.00.00 |
Рукоятка боковая в сборе |
|
| 126 |
236.02.01.07.00 |
Рукоятка |
|
| 127 |
236.02.01.08.00 |
Крышка рукоятки |
|
