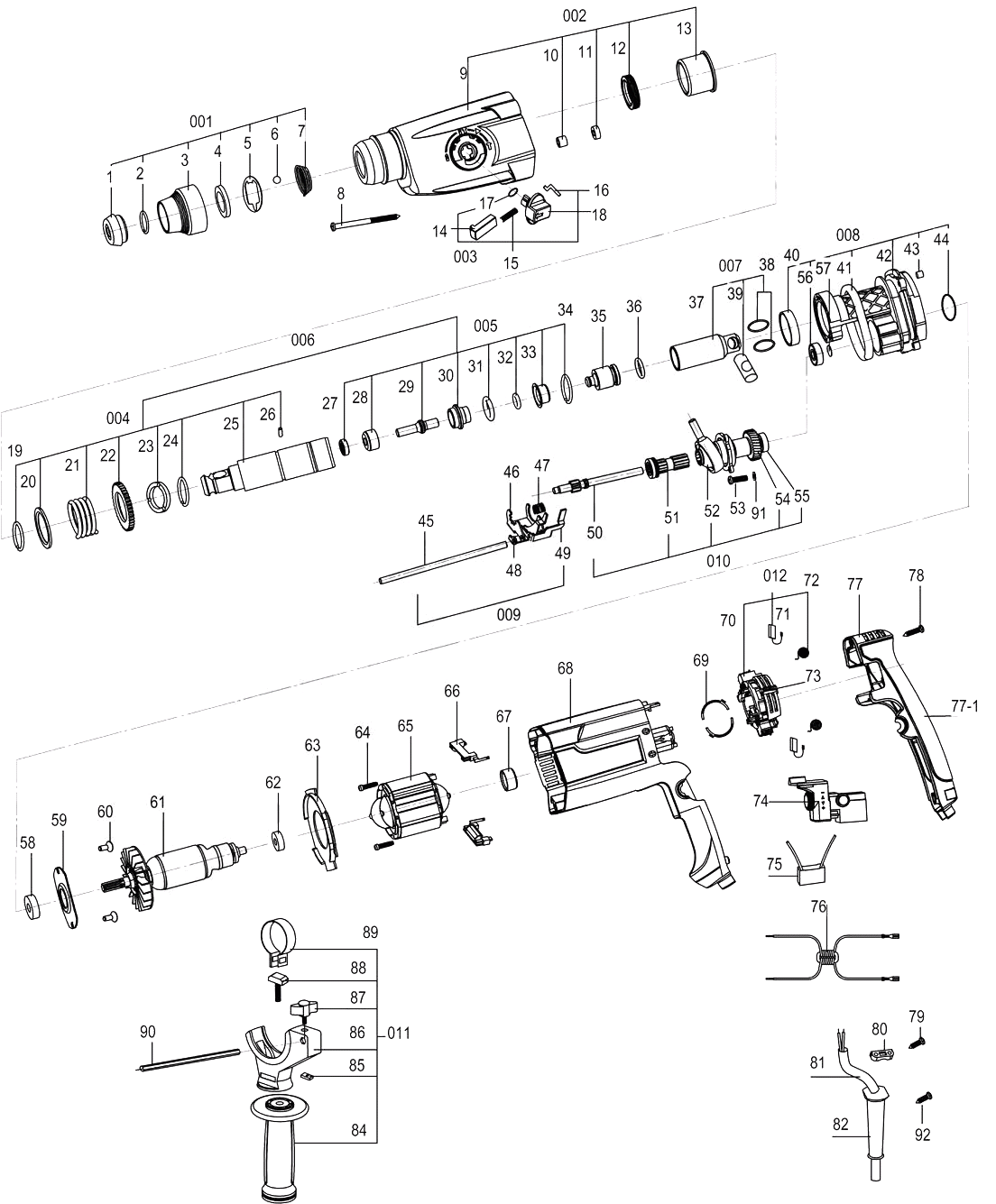

Перфоратор Интерскол П-26/800ЭР-2 ( С 01.09.2015 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 001 |
324.02.00.00.00 |
Муфта в сборе (вкл. поз. 1-7) |
|
| 1 |
86.03.00.01.00 |
Колпачок защитный |
|
| 002 |
324.03.01.00.00 |
Корпус редуктора в сборе (вкл. поз. 9,13) |
|
| 2 |
00.02.98.01.05 |
Кольцо пружинное 21х2 мм |
|
| 003 |
324.03.02.00.00 |
Переключатель режимов в сборе (вкл. поз. 14,18) |
|
| 3 |
86.03.00.02.00 |
Втулка нажимная |
|
| 4 |
68.03.00.03.00 |
Шайба D.21x31,5x4 мм |
|
| 5 |
86.03.00.04.00 |
Шайба специальная (аналог 68.03.00.04.00) |
|
| 006 |
324.03.03.00.00 |
Ствол с ударным механизмом в сборе (вкл. поз. 19,34) |
|
| 6 |
00.02.10.10.00 |
Шарик 7 мм |
|
| 007 |
324.03.04.00.00 |
Поршень в сборе (вкл. поз. 37,38) |
|
| 7 |
68.03.00.05.00 |
Пружина |
|
| 008 |
324.03.05.00.00 |
Промщит в сборе (вкл. поз. 40,44,56,57) |
|
| 8 |
00.02.03.01.52 |
Винт 5х35 мм |
|
| 9 |
324.03.01.01.00 |
Корпус редуктора |
|
| 009 |
324.03.06.00.00 |
Механизм переключения в сборе (вкл. поз. 45-49) |
|
| 10 |
00.01.02.01.26 |
Подшипник роликовый HK0608 6х10х8 мм |
|
| 010 |
324.03.07.00.00 |
Подшипник качающийся в сборе (вкл. поз. 50.55) |
|
| 11 |
00.01.01.01.76 |
Подшипник шариковый 628-ZZ 8х24х8 мм |
|
| 011 |
68.02.01.00.00 |
Рукоятка боковая в сборе(Вкл. поз. 84-90);; |
|
| 12 |
86.03.00.12.00 |
Манжета D.24,3x35x7 мм |
|
| 012 |
68.04.03.00.00 |
Щеткодержатель в сборе с щетками угольными (аналог 68.04.03.01.00)(Вкл. поз. 70,73);; |
|
| 13 |
86.03.00.15.00 |
Подшипник игольчатый специальный |
|
| 14 |
324.03.02.01.00 |
Кнопка |
|
| 15 |
324.03.02.02.00 |
Пружина |
|
| 16 |
324.03.02.03.00 |
Поводок переключатель |
|
| 17 |
68.05.01.01.00 |
Кольцо 11x2,5 мм (резиновое) |
|
| 18 |
324.03.02.04.00 |
Рукоятка переключателя |
|
| 19 |
86.03.01.01.00 |
Кольцо запорное 31х2,6 мм |
|
| 20 |
86.03.01.02.00 |
Шайба D.31х43х2 мм |
|
| 21 |
324.03.03.01.00 |
Пружина |
|
| 22 |
324.03.03.02.00 |
Шестерня |
|
| 23 |
324.03.03.03.00 |
Втулка кулачковая |
|
| 24 |
86.03.01.07.00 |
Кольцо запорное 31х1,6 мм |
|
| 25 |
324.03.03.04.00 |
Ствол |
|
| 26 |
324.03.03.05.00 |
Ролик 4х6 мм |
|
| 27 |
324.03.03.06.00 |
Манжета D.8,2х16х5 мм |
|
| 28 |
68.03.00.10.00 |
Втулка |
|
| 29 |
68.03.00.11.00 |
Проммасса |
|
| 30 |
68.03.01.08.00 |
Корпус ловителя |
|
| 31 |
68.03.01.09.00 |
Амортизатор |
|
| 32 |
68.03.01.10.00 |
Ловитель бойка |
|
| 33 |
68.03.01.11.00 |
Крышка ловителя |
|
| 34 |
68.03.01.12.00 |
Кольцо стопорное 25х2 мм |
|
| 35 |
68.03.00.15.00 |
Боек |
|
| 36 |
68.03.00.16.00 |
Кольцо уплотнительное 21х3 мм |
|
| 37 |
00.02.11.03.02 |
Ролик игольчатый 2,5х11,8 мм |
|
| 37 |
68.03.00.17.00 |
Поршень |
|
| 38 |
68.03.01.06.00 |
Втулка кулачковая |
|
| 38 |
68.03.00.19.00 |
Кольцо ограничительное |
|
| 39 |
68.03.01.07.00 |
Кольцо запорное 30х1,5 мм |
|
| 39 |
68.03.00.18.00 |
Палец поршневой D.12х19 мм |
|
| 40 |
68.03.01.08.00 |
Корпус ловителя |
|
| 40 |
324.03.05.01.00 |
Подшипник скольжения |
|
| 41 |
68.03.01.09.00 |
Амортизатор |
|
| 41 |
68.03.02.02.00 |
Кольцо уплотнительное |
|
| 42 |
68.03.01.10.00 |
Ловитель бойка |
|
| 42 |
324.03.05.02.00 |
Промщит |
|
| 43 |
68.03.01.11.00 |
Крышка ловителя |
|
| 43 |
100.03.03.05.00 |
Сальник 7 мм |
|
| 44 |
68.03.01.12.00 |
Кольцо стопорное 25х2 мм |
|
| 44 |
68.03.02.04.00 |
Кольцо уплотнительное 23,2х2,4 мм |
|
| 45 |
68.03.00.15.00 |
Боек |
|
| 45 |
324.03.06.01.00 |
Ось |
|
| 46 |
68.03.00.16.00 |
Кольцо уплотнительное 21х3 мм |
|
| 46 |
324.03.06.02.00 |
Скоба переключателя |
|
| 47 |
68.03.00.17.00 |
Поршень |
|
| 47 |
324.03.06.03.00 |
Пружина |
|
| 48 |
68.03.00.18.00 |
Палец поршневой D.12х19 мм |
|
| 48 |
324.03.06.04.00 |
Скоба направляющая (2) |
|
| 49 |
68.03.00.19.00 |
Кольцо ограничительное |
|
| 49 |
324.03.06.05.00 |
Скоба направляющая (1) |
|
| 50 |
68.03.00.20.00 |
Скоба |
|
| 50 |
324.03.07.01.00 |
Вал шлицевой |
|
| 51 |
68.03.02.01.00 |
Подшипник скольжения |
|
| 51 |
324.03.07.02.00 |
Блок сцепления в сборе |
|
| 52 |
68.03.02.02.00 |
Кольцо уплотнительное |
|
| 52 |
324.03.07.03.00 |
Подшипник качающийся |
|
| 53 |
68.03.02.03.00 |
Промщит |
|
| 53 |
00.02.04.01.00 |
Винт М4х10 DIN 7985 |
|
| 54 |
68.03.02.04.00 |
Кольцо уплотнительное 23,2х2,4 мм |
|
| 54 |
324.03.07.04.00 |
Шестерня |
|
| 55 |
68.03.00.21.00 |
Поводок переключателя |
|
| 56 |
68.03.00.22.00 |
Пружина |
|
| 56 |
00.01.01.01.39 |
Подшипник шариковый 627-Z 7x22x7 мм |
|
| 57 |
00.01.01.01.60 |
Подшипник шариковый 9х20х5 мм |
|
| 57 |
324.03.05.03.00 |
Шайба D.10x1 мм |
|
| 58 |
68.03.00.23.00 |
Вал-шестерня Z.9 |
|
| 58 |
00.01.01.01.09 |
Подшипник шариковый 609 9x24x7 мм |
|
| 59 |
00.01.02.01.19 |
Подшипник роликовый НК0908 INKS 9х13х8 мм |
|
| 59 |
324.03.07.05.00 |
Крышка подшипника |
|
| 60 |
68.03.03.00.00 |
Подшипник качающийся в сборе |
|
| 60 |
00.02.04.05.03 |
Винт М4х10 мм (аналог 13418.5114) |
|
| 61 |
00.01.02.01.20 |
Подшипник игольчатый 14,8х18х15 мм |
|
| 61 |
68.04.02.01.00 |
Якорь в сборе с крыльчаткой 35x42 мм |
|
| 62 |
68.03.00.24.00 |
Шестерня комбинированное Z.33 |
|
| 62 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 63 |
68.03.00.25.00 |
Пружина |
|
| 63 |
324.04.00.01.00 |
Диафрагма |
|
| 64 |
68.03.00.26.00 |
Опора пружины |
|
| 65 |
68.03.02.05.00 |
Втулка опорная |
|
| 65 |
68.04.01.00.00 |
Статор 61x42 мм |
|
| 66 |
00.01.01.01.61 |
Подшипник шариковый с шайбой 609-RS 9х24х7 мм (аналог 71206.0935) |
|
| 66 |
324.04.00.02.00 |
Колодка клеммная |
|
| 67 |
68.04.02.02.00 |
Крышка подшипника |
|
| 67 |
68.04.02.03.00 |
Втулка демпфирующая |
|
| 68 |
00.02.04.01.23 |
Винт М4х8 мм (аналог 0000612131) |
|
| 68 |
324.00.05.01.00 |
Корпус двигателя |
|
| 69 |
68.04.02.01.00 |
Якорь в сборе с крыльчаткой 35x42 мм |
|
| 69 |
68.04.00.03.00 |
Полукольцо-контактор |
|
| 70 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 70 |
68.04.03.01.00 |
Щеткодержатель (аналог 68.04.03.00.00) |
|
| 71 |
68.04.02.03.00 |
Втулка демпфирующая |
|
| 71 |
68.04.03.02.00 |
Щетка угольная 6x9x11,2 мм |
|
| 72 |
68.04.00.01.00 |
Диафрагма |
|
| 72 |
68.04.03.03.00 |
Пружина спиральная |
|
| 73 |
00.02.03.01.43 |
Винт 3х15 мм |
|
| 73 |
68.04.03.04.00 |
Щеткодержатель |
|
| 74 |
68.04.01.00.00 |
Статор 61x42 мм |
|
| 74 |
00.10.01.01.26 |
Выключатель KEDU 071103 EN61058 8(6)A 250В-5E4 |
|
| 75 |
68.04.00.02.00 |
Колодка клеммная |
|
| 75 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 76 |
66.04.00.05.00 |
Дроссель (2x7 витков) |
|
| 77 |
68.05.00.02.00 |
Корпус двигателя |
|
| 77 |
68.05.00.02.01 |
Корпус двигателя (заказывать вместе с ручкой 68.05.00.03.01)(Поз. 18 (68.05.00.011)- кожух внешний и поз.77 (68.05.00.02,01)- Корпус двигателя - скошены, применять совместно с поз. 85 (68.05.00.03.01)- Рукоятка-накладка);; |
|
| 77 |
324.00.05.02.00 |
Рукоятка-накладка |
|
| 77-1 |
324.00.05.02.00.1 |
Накладка (резиновая) |
|
| 78 |
00.10.09.01.01 |
Колодка клеммная 4хМ3 |
|
| 78 |
00.02.03.01.46 |
Винт 4х35 мм (аналог 84482.0055) |
|
| 79 |
68.04.00.05.00 |
Дроссель (2x7 витков) |
|
| 79 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 80 |
68.04.00.03.00 |
Полукольцо-контактор |
|
| 80 |
68.04.00.04.00 |
Планка крепления кабеля |
|
| 81 |
68.04.03.01.00 |
Щеткодержатель (аналог 68.04.03.00.00) |
|
| 81 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 82 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 82 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 83 |
68.04.03.02.00 |
Щетка угольная 6x9x11,2 мм |
|
| 84 |
68.04.03.03.00 |
Пружина спиральная |
|
| 84 |
68.02.01.07.00 |
Рукоятка |
|
| 85 |
68.05.00.03.00 |
Рукоятка-накладка |
|
| 85 |
68.05.00.03.01 |
Рукоятка-накладка |
|
| 85 |
68.02.01.04.00 |
Прижим |
|
| 86 |
00.02.03.01.08 |
Винт 4х24 мм |
|
| 86 |
68.02.01.03.00 |
Держатель |
|
| 87 |
00.10.01.05.06 |
Выключатель DEFEND CGQ-1106 6(6)A 250В-5E4 |
|
| 87 |
00.10.01.01.23 |
Выключатель KEDU 071103011 EN61058 8(6)A 250В-5E4 (введен с 016.2012г.) |
|
| 87 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 88 |
68.04.00.04.00 |
Планка крепления кабеля |
|
| 88 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 89 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 89 |
68.02.01.01.00 |
Хомут |
|
| 90 |
68.04.04.01.00 |
Фиксатор реверса |
|
| 90 |
68.02.00.01.00 |
Ограничитель глубины сверления |
|
| 91 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 91 |
00.02.02.01.04 |
Шайба гроверная 4 мм (аналог 00.02.02.01.14) |
|
| 92 |
68.02.01.01.00 |
Хомут |
|
| 92 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 93 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 94 |
68.02.01.03.00 |
Держатель |
|
| 95 |
68.02.01.04.00 |
Прижим |
|
| 96 |
68.02.00.01.00 |
Ограничитель глубины сверления |
|
| 97 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 98 |
68.02.01.06.00 |
Гайка М6 |
|
| 99 |
68.02.01.07.00 |
Рукоятка |
|
| 101 |
68.02.01.00.00 |
Рукоятка боковая в сборе |
|
| 102 |
68.04.03.04.00 |
Щеткодержатель |
|
