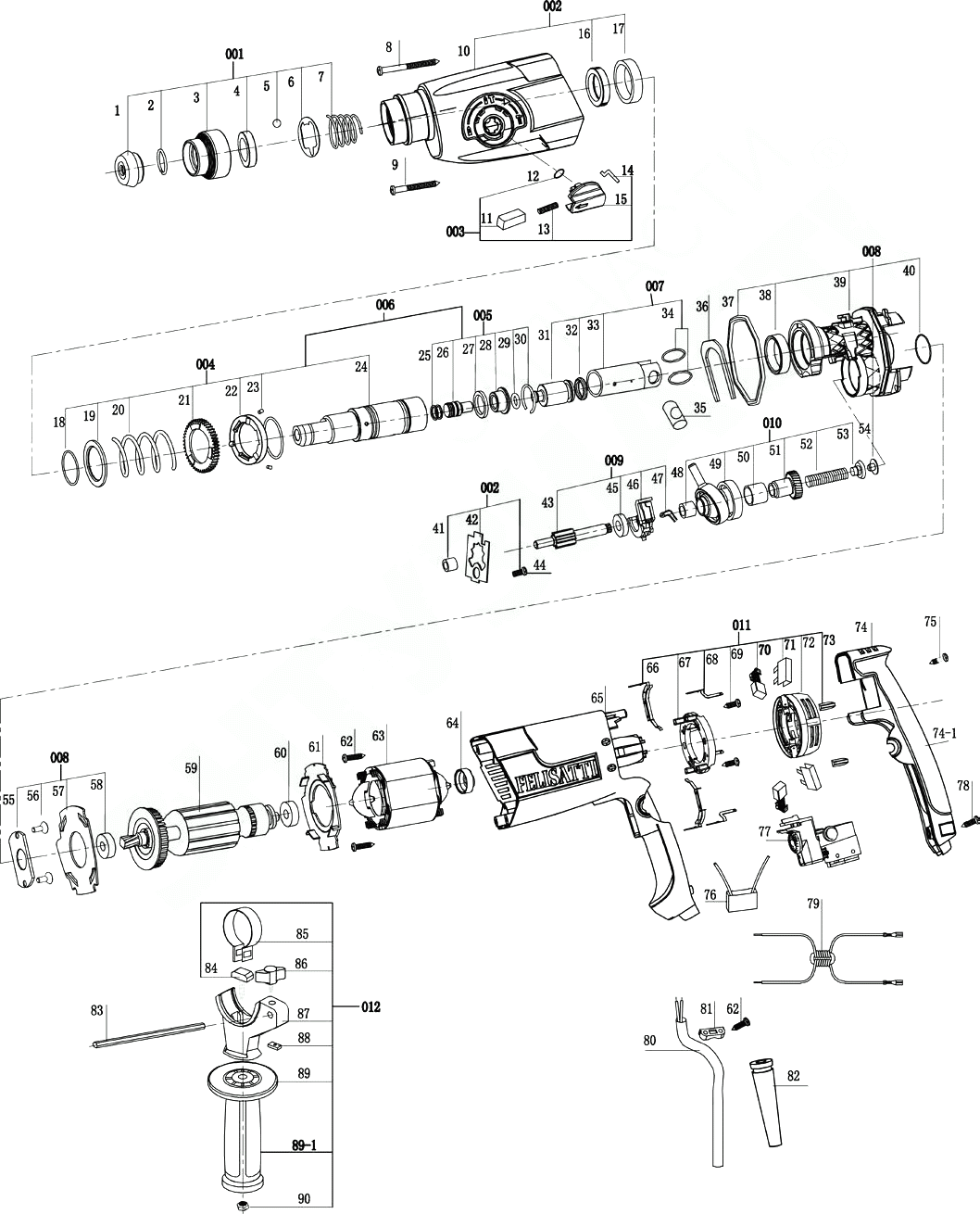

Перфоратор Интерскол П-24/700ЭР-2 (С 16.09.2015 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 001 |
323.02.00.00.00 |
Муфта в сборе |
|
| 1 |
100.03.00.01.00 |
Колпачок защитный |
|
| 002 |
323.03.01.00.00 |
Корпус редуктора в сборе (вкл. поз. 10,16,17,41,42,44) |
|
| 2 |
00.02.98.01.09 |
Кольцо пружинное В19х2 мм |
|
| 003 |
68.05.01.00.00 |
Переключатель режимов в сборе (вкл. поз. 11-15) |
|
| 3 |
160.03.00.02.00 |
Втулка нажимная |
|
| 004 |
160.03.01.00.00 |
Ствол в сборе (вкл. поз. 18-24) |
|
| 4 |
100.03.00.03.00 |
Шайба D.21x31,5x4 мм |
|
| 5 |
00.02.10.10.00 |
Шарик 7 мм |
|
| 006 |
323.03.03.00.00 |
Ствол с ударным механизмом в сборе (вкл. поз. 18-30) |
|
| 6 |
100.03.00.04.00 |
Шайба специальная |
|
| 007 |
323.03.04.00.00 |
Поршень в сборе |
|
| 7 |
68.03.00.05.00 |
Пружина |
|
| 008 |
323.03.05.00.00 |
Промщит в сборе (вкл. поз. 36-40,55-58) |
|
| 8 |
00.02.03.01.17 |
Винт 5х25 мм |
|
| 9 |
00.02.03.01.52 |
Винт 5х35 мм |
|
| 009 |
160.03.02.00.00 |
Вал промежуточный в сборе (вкл. поз. 43,45-47) |
|
| 10 |
323.03.01.01.00 |
Корпус редуктора |
|
| 010 |
323.03.06.00.00 |
Подшипник качающийся в сборе (вкл. поз. 48-53) |
|
| 11 |
68.05.01.02.00 |
Кнопка |
|
| 011 |
160.04.04.00.00 |
Щеткодержатель в сборе с щетками угольными |
|
| 12 |
68.05.01.01.00 |
Кольцо 11x2,5 мм (резиновое) |
|
| 012 |
68.02.01.00.00 |
Рукоятка боковая в сборе(Вкл. поз. 84-90);; |
|
| 13 |
68.05.01.03.00 |
Пружина |
|
| 14 |
68.05.01.05.00 |
Поводок переключатель |
|
| 15 |
68.05.01.04.00 |
Рукоятка переключателя |
|
| 16 |
160.03.00.05.00 |
Манжета D.24х33х6 мм |
|
| 17 |
00.01.01.01.77 |
Подшипник шариковый 61904-2RS 20х37х9 мм |
|
| 18 |
68.03.01.01.00 |
Кольцо запорное 30х2 мм |
|
| 19 |
68.03.01.02.00 |
Шайба D.30x41,5x2,5 мм |
|
| 20 |
160.03.00.08.00 |
Пружина |
|
| 21 |
160.03.00.09.00 |
Шестерня Z.57 |
|
| 22 |
68.03.01.06.00 |
Втулка кулачковая |
|
| 23 |
00.02.11.03.02 |
Ролик игольчатый 2,5х11,8 мм |
|
| 24 |
160.03.01.01.00 |
Ствол |
|
| 25 |
160.03.01.03.00 |
Кольцо уплотнительное |
|
| 26 |
160.03.01.02.00 |
Проммасса |
|
| 27 |
160.03.01.04.00 |
Кольцо 18х3 мм (резиновое) |
|
| 28 |
160.03.01.07.00 |
Крышка ловителя бойка |
|
| 29 |
160.03.01.05.00 |
Кольцо уплотнительное 9х2,6 мм |
|
| 30 |
160.03.01.06.00 |
Кольцо стопорное 25,5х2 мм |
|
| 31 |
160.03.00.10.00 |
Боек D.20х37 мм |
|
| 32 |
100.03.00.11.00 |
Кольцо 14х3 мм (резиновое) |
|
| 33 |
160.03.00.12.00 |
Поршень D.20х23,8 мм |
|
| 34 |
160.03.00.13.00 |
Кольцо ограничительное 12х16х1 мм |
|
| 35 |
68.03.00.20.00 |
Скоба |
|
| 35 |
68.03.00.18.00 |
Палец поршневой D.12х19 мм |
|
| 36 |
160.03.03.01.00 |
Кольцо (резиновое) |
|
| 36 |
68.03.00.20.00 |
Скоба |
|
| 37 |
68.03.02.01.00 |
Подшипник скольжения |
|
| 37 |
323.03.03.01.00 |
Кольцо (резиновое) |
|
| 38 |
160.03.03.03.00 |
Промщит |
|
| 38 |
68.03.02.01.00 |
Подшипник скольжения |
|
| 39 |
68.03.02.04.00 |
Кольцо уплотнительное 23,2х2,4 мм |
|
| 39 |
160.03.03.03.00 |
Промщит |
|
| 40 |
00.01.02.01.16 |
Подшипник роликовый HK0709 7х11х9 мм |
|
| 40 |
68.03.02.04.00 |
Кольцо уплотнительное 23,2х2,4 мм |
|
| 41 |
160.03.02.02.00 |
Пластина фиксирующая |
|
| 41 |
00.01.02.01.16 |
Подшипник роликовый HK0709 7х11х9 мм |
|
| 42 |
160.03.02.01.00 |
Вал-шестерня Z.12 |
|
| 42 |
160.03.02.02.00 |
Пластина фиксирующая |
|
| 43 |
00.02.04.01.01 |
Винт М4х10 DIN 7985 |
|
| 43 |
160.03.02.01.00 |
Вал-шестерня Z.12 |
|
| 44 |
160.03.02.04.05 |
Подшипник шариковый 699 9х20х5 мм |
|
| 44 |
00.02.04.01.01 |
Винт М4х10 DIN 7985 |
|
| 45 |
68.03.00.21.00 |
Поводок переключателя |
|
| 45 |
160.03.02.04.05 |
Подшипник шариковый 699 9х20х5 мм |
|
| 46 |
68.03.00.22.00 |
Пружина |
|
| 46 |
68.03.00.21.00 |
Поводок переключателя |
|
| 47 |
00.01.02.01.19 |
Подшипник роликовый НК0908 INKS 9х13х8 мм |
|
| 47 |
68.03.00.22.00 |
Пружина |
|
| 48 |
160.03.02.03.00 |
Подшипник качающийся |
|
| 48 |
00.01.02.01.19 |
Подшипник роликовый НК0908 INKS 9х13х8 мм |
|
| 49 |
00.01.02.01.20 |
Подшипник игольчатый 14,8х18х15 мм |
|
| 49 |
160.03.02.03.00 |
Подшипник качающийся |
|
| 50 |
160.03.02.04.00 |
Шестерня Z.35 |
|
| 50 |
00.01.02.01.20 |
Подшипник игольчатый 14,8х18х15 мм |
|
| 51 |
68.03.00.25.00 |
Пружина |
|
| 51 |
160.03.02.04.00 |
Шестерня Z.35 |
|
| 52 |
68.03.00.26.00 |
Опора пружины |
|
| 53 |
68.03.02.05.00 |
Втулка опорная |
|
| 54 |
160.04.00.06.00 |
Крышка подшипника |
|
| 55 |
00.02.04.05.12 |
Винт М4х8 мм |
|
| 56 |
160.04.00.02.00 |
Щит |
|
| 57 |
00.01.01.01.61 |
Подшипник шариковый с шайбой 609-RS 9х24х7 мм (аналог 71206.0935) |
|
| 58 |
160.04.02.01.00 |
Якорь в сборе с крыльчаткой 35x47,5 мм, Z.5 мм |
|
| 59 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 60 |
160.04.00.01.00 |
Диафрагма |
|
| 61 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 62 |
160.04.01.00.00 |
Статор |
|
| 63 |
68.04.02.03.00 |
Втулка демпфирующая |
|
| 64 |
160.05.00.02.00 |
Корпус двигателя |
|
| 65 |
160.04.00.04.00 |
Пластина контактная |
|
| 66 |
160.04.00.03.00 |
Колодка клемная |
|
| 67 |
160.04.00.05.00 |
Клемма |
|
| 68 |
00.02.03.01.25 |
Винт 3х10 мм (аналог 0000617079) |
|
| 69 |
66.04.04.02.00 |
Щетка угольная 6x9x11 мм |
|
| 70 |
66.04.04.03.00 |
Обойма щеткодержателя |
|
| 71 |
160.04.04.01.00 |
Щеткодержатель (аналог 66.04.04.01.00) |
|
| 72 |
160.04.04.04.00 |
Упор переключателя реверса |
|
| 73 |
160.05.00.03.00 |
Рукоятка-накладка |
|
| 74 |
00.02.03.01.46 |
Винт 4х35 мм (аналог 84482.0055) |
|
| 75 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 76 |
00.10.01.01.17 |
Выключатель KEDU 071103 EN61058 8(6)A 250В-5E4 |
|
| 77 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 78 |
66.04.00.05.00 |
Дроссель (2x7 витков) |
|
| 79 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 80 |
68.04.00.04.00 |
Планка крепления кабеля |
|
| 81 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 82 |
68.02.00.01.00 |
Ограничитель глубины сверления |
|
| 83 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 84 |
68.02.01.01.00 |
Хомут |
|
| 85 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 86 |
68.02.01.03.00 |
Держатель |
|
| 87 |
68.02.01.04.00 |
Прижим |
|
| 88 |
00.02.01.01.06 |
Гайка М6 (аналог 0000631032) |
|
| 89a |
68.02.01.00.00 |
Рукоятка боковая в сборе |
|
| 89 |
68.02.01.07.00 |
Рукоятка |
|
| 90 |
68.02.01.06.00 |
Гайка М6 |
|
