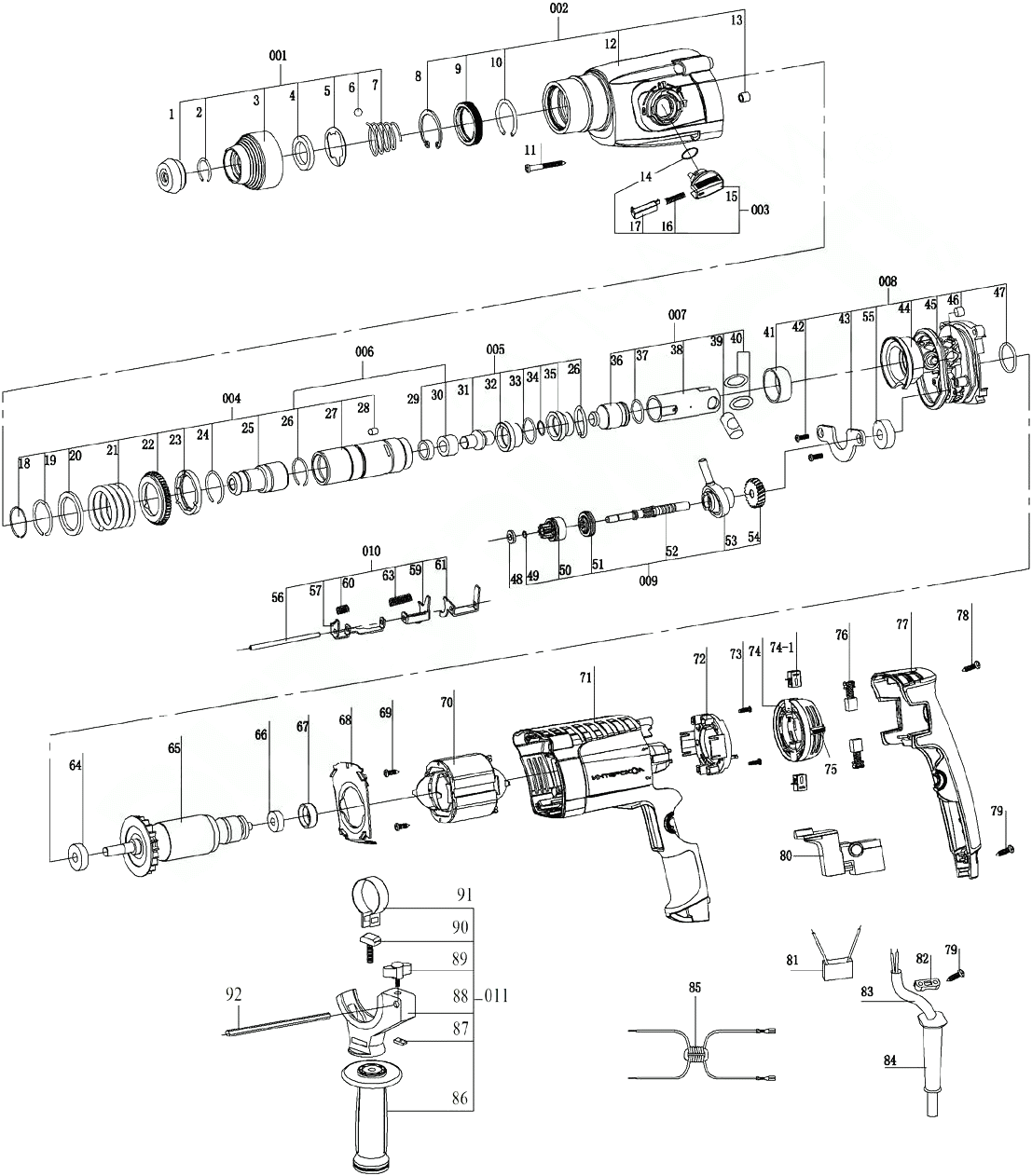

Перфоратор Интерскол П-24/650ЭР (C 20.07.2016 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 001 |
428.03.01.00.00 |
Муфта в сборе (вкл. поз. 1-7) |
|
| 1 |
100.03.00.01.00 |
Колпачок защитный |
|
| 2 |
00.02.98.01.09 |
Кольцо пружинное В19х2 мм |
|
| 002 |
428.03.02.00.00 |
Корпус редуктора в сборе (вкл. поз. 8-13) |
|
| 003 |
428.05.01.00.00 |
Переключатель режимов в сборе (вкл. поз. 14-17) |
|
| 3 |
428.03.01.01.00 |
Втулка нажимная |
|
| 004 |
428.03.03.00.00 |
Ствол в сборе (вкл. поз. 18-28) |
|
| 4 |
100.03.00.03.00 |
Шайба D.21x31,5x4 мм |
|
| 005 |
428.03.04.00.00 |
Ударный механизм (вкл. поз. 29-35) |
|
| 5 |
100.03.00.04.00 |
Шайба специальная |
|
| 006 |
428.03.05.00.00 |
Ствол с ударным механизмом в сборе (вкл. поз. 005,006) |
|
| 6 |
00.02.10.10.00 |
Шарик 7 мм |
|
| 007 |
428.03.06.00.00 |
Поршень в сборе (вкл. поз. 36-40) |
|
| 7 |
68.03.00.05.00 |
Пружина |
|
| 8 |
00.02.99.01.03 |
Кольцо пружинное 40 мм (аналог 13418.5132, 0000662009) |
|
| 008 |
428.03.07.00.00 |
Промщит в сборе (вкл. поз. 41-47,55) |
|
| 9 |
428.03.02.01.00 |
Манжета |
|
| 009 |
428.03.08.00.00 |
Подшипник качающийся в сборе (вкл. поз. 48-54) |
|
| 10 |
428.03.02.02.00 |
Кольцо запорное |
|
| 010 |
428.03.09.00.00 |
Механизм переключения в сборе (вкл. поз. 56-61,63) |
|
| 11 |
00.02.03.01.46 |
Винт 4х35 мм (аналог 84482.0055) |
|
| 011 |
68.02.01.00.00 |
Рукоятка боковая в сборе(Вкл. поз. 86-92);; |
|
| 12 |
428.05.00.01.00 |
Корпус редуктора |
|
| 13 |
00.01.02.01.26 |
Подшипник роликовый HK0608 6х10х8 мм |
|
| 14 |
428.05.01.01.00 |
Кольцо уплотнительное |
|
| 15 |
428.05.01.02.00 |
Рукоятка переключателя |
|
| 16 |
66.05.01.03.00 |
Пружина |
|
| 17 |
428.05.01.03.00 |
Кнопка |
|
| 18 |
428.03.03.01.00 |
Кольцо запорное |
|
| 19 |
86.03.01.01.00 |
Кольцо запорное 31х2,6 мм |
|
| 20 |
428.03.03.02.00 |
Кольцо |
|
| 21 |
428.03.03.03.00 |
Пружина |
|
| 22 |
428.03.03.04.00 |
Шестерня |
|
| 23 |
428.03.03.05.00 |
Втулка кулачковая |
|
| 24 |
86.03.01.07.00 |
Кольцо запорное 31х1,6 мм |
|
| 25-27 |
428.03.03.10.00 |
Букса со стволом в сборе (вкл. поз. 25,26,27) |
|
| 25 |
428.03.03.06.00 |
Букса |
|
| 26 |
428.03.03.07.00 |
Кольцо запорное 27,5х1,5 мм |
|
| 27 |
428.03.03.08.00 |
Ствол |
|
| 28 |
00.02.11.03.02 |
Ролик игольчатый 2,5х11,8 мм |
|
| 29 |
86.03.00.09.00 |
Манжета 10х18х5 мм |
|
| 30 |
86.03.00.10.00 |
Втулка 10х20х11,5 мм |
|
| 31 |
86.03.00.11.00 |
Проммасса |
|
| 32 |
86.03.01.08.00 |
Корпус ловителя |
|
| 33 |
86.03.01.09.00 |
Амортизатор D.18x3,5 мм |
|
| 34 |
86.03.01.10.00 |
Ловитель бойка D.10,7x3,7 мм |
|
| 35 |
86.03.01.11.00 |
Крышка ловителя |
|
| 36 |
428.03.06.01.00 |
Боек |
|
| 37 |
68.03.00.16.00 |
Кольцо уплотнительное 21х3 мм |
|
| 38 |
428.03.06.02.00 |
Поршень |
|
| 39 |
100.03.00.14.00 |
Палец D.12х19 мм |
|
| 40 |
100.03.00.13.00 |
Кольцо ограничительное 12х17х1,2 мм |
|
| 41 |
428.03.07.01.00 |
Подшипник скольжения |
|
| 42 |
00.02.04.01.01 |
Винт М4х10 DIN 7985 |
|
| 43 |
428.03.07.02.00 |
Скоба |
|
| 44 |
428.03.07.03.00 |
Промщит |
|
| 45 |
68.03.02.02.00 |
Кольцо уплотнительное |
|
| 46 |
100.03.03.05.00 |
Сальник 7 мм |
|
| 47 |
68.03.02.04.00 |
Кольцо уплотнительное 23,2х2,4 мм |
|
| 48 |
428.03.08.01.00 |
Шайба |
|
| 49 |
428.03.08.02.00 |
Кольцо запорное |
|
| 50 |
428.03.08.03.00 |
Шестерня |
|
| 51 |
00.01.01.01.43 |
Подшипник шариковый 609-2RS 9х24х7 мм |
|
| 51 |
428.03.08.04.00 |
Втулка шлицевая |
|
| 52 |
100.04.02.01.00 |
Якорь в сборе с крыльчаткой Z.4 |
|
| 52 |
428.03.08.05.00 |
Вал шлицевой |
|
| 53 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 53 |
428.03.08.06.00 |
Подшипник качающийся |
|
| 54 |
100.04.00.01.00 |
Диафрагма |
|
| 54 |
428.03.08.07.00 |
Шестерня |
|
| 55 |
00.02.03.01.01 |
Винт TORX 4х10 мм (аналог 0000617123) |
|
| 55 |
00.01.01.01.39 |
Подшипник шариковый 627-Z 7x22x7 мм |
|
| 56 |
100.04.01.00.00 |
Статор |
|
| 56 |
428.03.09.01.00 |
Ось переключения режимов |
|
| 57 |
100.04.02.02.00 |
Втулка демпфирующая |
|
| 57 |
428.03.09.02.00 |
Скоба (1) |
|
| 58 |
100.05.00.02.00 |
Корпус двигателя |
|
| 59 |
100.04.00.03.00 |
Колодка клемная |
|
| 59 |
428.03.09.03.00 |
Скоба (2) |
|
| 60 |
00.02.03.01.21 |
Винт 3х8 мм |
|
| 60 |
428.03.09.04.00 |
Пружина |
|
| 61 |
100.04.04.01.00 |
Щеткодержатель |
|
| 61 |
428.03.09.05.00 |
Скоба переключателя |
|
| 62 |
100.04.04.02.00 |
Щетка угольная 6х9х11 мм |
|
| 63 |
100.05.00.03.00 |
Рукоятка-накладка |
|
| 63 |
428.03.09.06.00 |
Пружина |
|
| 64 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 64 |
00.01.01.01.61 |
Подшипник шариковый с шайбой 609-RS 9х24х7 мм (аналог 71206.0935) |
|
| 65 |
68.04.00.07.00 |
Провод соединительный |
|
| 65 |
428.04.02.01.00 |
Якорь в сборе с крыльчаткой 35x42 мм |
|
| 66 |
66.04.03.00.00 |
Выключатель в сборе |
|
| 66a |
00.10.01.05.05 |
Выключатель DEFEND CGQ-1104 4(4)A 250В-5E4 |
|
| 66b |
66.04.03.01.00 |
Рычаг выключателя |
|
| 66 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 67 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 67 |
100.04.02.02.00 |
Втулка демпфирующая |
|
| 68 |
00.02.03.01.05 |
Винт 4х15 мм |
|
| 68 |
428.04.00.01.00 |
Диафрагма |
|
| 69 |
100.04.00.02.00 |
Планка крепления кабеля |
|
| 69 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 70 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 70 |
428.04.01.00.00 |
Статор 58x42 мм |
|
| 71 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 71 |
428.05.00.02.00 |
Корпус двигателя |
|
| 72 |
66.04.00.05.00 |
Дроссель (2x7 витков) |
|
| 72 |
428.04.03.01.00 |
Колодка клемная |
|
| 73 |
00.10.09.01.01 |
Колодка клеммная 4хМ3 |
|
| 73 |
00.02.03.01.25 |
Винт 3х10 мм (аналог 0000617079) |
|
| 74 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 74 |
428.04.03.02.00 |
Щеткодержатель |
|
| 74-1 |
66.04.04.03.00 |
Обойма щеткодержателя |
|
| 75 |
68.02.01.03.00 |
Держатель |
|
| 75 |
160.04.04.04.00 |
Упор переключателя реверса |
|
| 76 |
68.02.01.04.00 |
Прижим |
|
| 76 |
100.04.04.02.00 |
Щетка угольная 6х9х11 мм |
|
| 77 |
00.02.01.01.06 |
Гайка М6 (аналог 0000631032) |
|
| 77 |
428.05.00.03.00 |
Рукоятка-накладка |
|
| 78 |
68.02.01.07.00 |
Рукоятка |
|
| 78 |
00.02.03.01.30 |
Винт 4х30 мм |
|
| 79 |
68.02.01.01.00 |
Хомут |
|
| 79 |
00.02.03.01.01 |
Винт TORX 4х10 мм (аналог 0000617123) |
|
| 80 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 80 |
428.04.04.00.00 |
Выключатель Chang Long 6(6)A 250В-5E4 |
|
| 81 |
68.02.01.06.00 |
Гайка М6 |
|
| 82 |
68.02.00.01.00 |
Ограничитель глубины сверления |
|
| 88 |
00.10.04.01.11 |
Конденсатор TNS-3 0,33 мкФ+2х4700PF 250В X2 Y2 40/085/21/C |
|
| 89 |
67.06.00.11.00 |
Дроссель |
|
| 90 |
00.10.09.01.01 |
Колодка клеммная 4хМ3 |
|
| 91 |
00.02.02.02.02 |
Шайба 4х8х0,5/Б мм |
|
