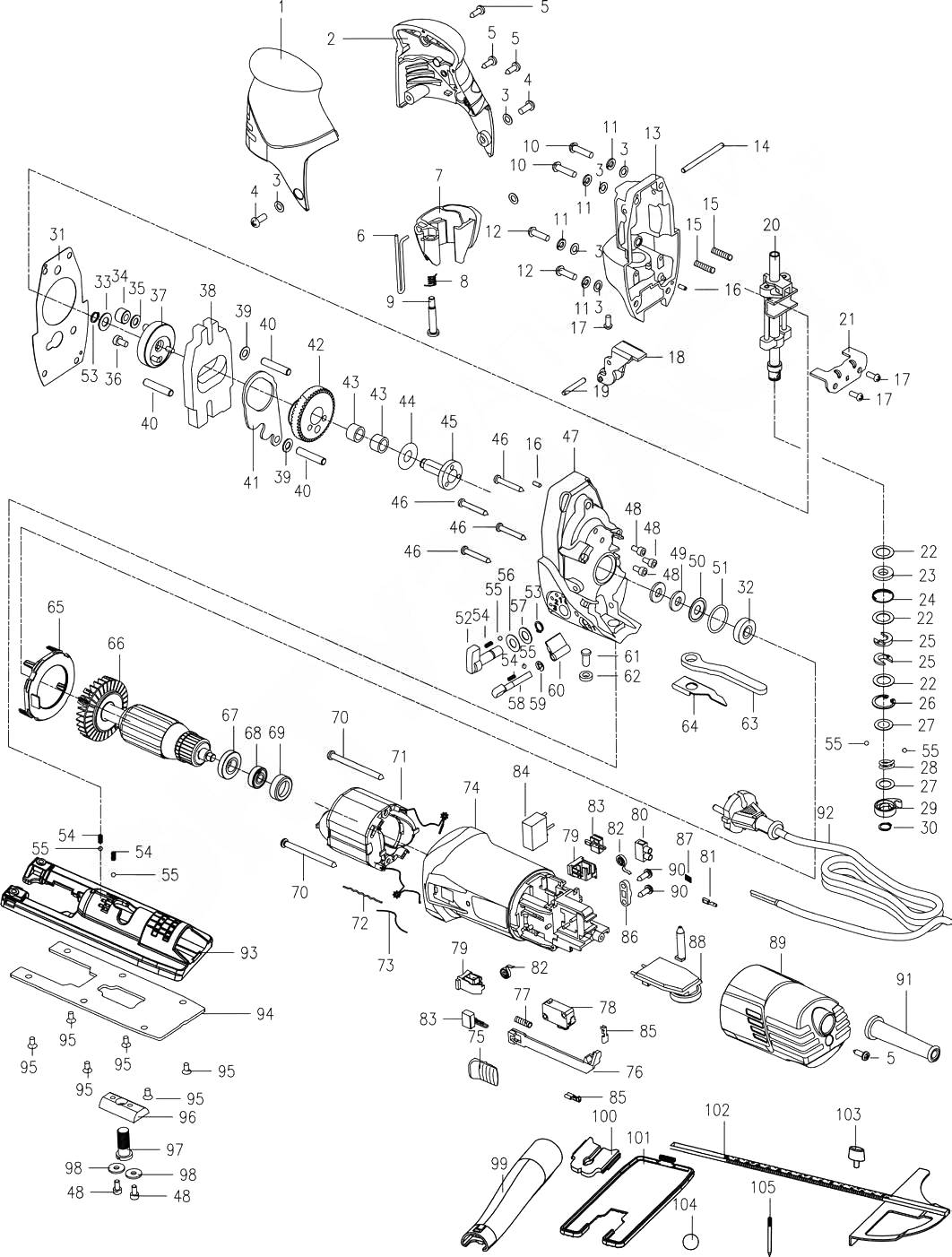

Лобзик Интерскол МП-120/750ЭМ (С 03.02.2016 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
375.05.00.01.00 |
Рукоятка |
|
| 2 |
375.05.00.02.00 |
Рукоятка-накладка |
|
| 3 |
00.02.02.02.20 |
Шайба D.5,5х12х1 мм |
|
| 4 |
00.02.04.01.01 |
Винт М4х10 DIN 7985 |
|
| 4 |
00.02.04.01.14 |
Винт М5х12 мм |
|
| 5 |
156.05.00.06.00 |
Экран защитный |
|
| 5 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 6 |
00.02.04.01.17 |
Винт М5х25 мм |
|
| 6 |
374.02.00.01.00 |
Скоба защитная |
|
| 7 |
156.03.00.01.00 |
Крышка редуктора |
|
| 7 |
374.02.00.02.00 |
Экран защитный |
|
| 8 |
156.03.00.02.00 |
Ось D.4х52 мм |
|
| 8 |
374.02.00.03.00 |
Пружина кручения |
|
| 9 |
156.03.00.03.00 |
Штифт D.3х10 мм |
|
| 9 |
374.02.00.04.00 |
Винт специальный М5 |
|
| 10 |
157.03.00.04.00 |
Пружина 6,3х18 мм |
|
| 10 |
00.02.04.01.17 |
Винт М5х25 мм |
|
| 11 |
156.03.02.01.00 |
Шток |
|
| 11 |
00.02.02.01.05 |
Шайба гроверная 5 мм (аналог 13418.5135, 0000653004) |
|
| 12 |
156.03.02.02.00 |
Траверса нижняя |
|
| 12 |
00.02.04.01.15 |
Винт M5х16 мм (аналог 0000612143) |
|
| 13 |
156.03.02.03.00 |
Траверса верхняя |
|
| 13 |
374.03.00.01.00 |
Крышка редуктора |
|
| 14 |
157.03.02.04.00 |
Стойка 4х62 мм |
|
| 14 |
156.03.00.02.00 |
Ось D.4х52 мм |
|
| 15 |
156.03.00.05.00 |
Пластина направляющая |
|
| 15 |
374.03.00.02.00 |
Пружина D,5х0,5х20 мм |
|
| 16 |
156.03.02.05.00 |
Шайба D.12х18,5х0,5 мм |
|
| 16 |
374.03.00.03.00 |
Штифт D.3x8 мм |
|
| 17 |
156.03.02.06.00 |
Прокладка 8,5х17,5х4 мм |
|
| 17 |
00.02.04.01.01 |
Винт М4х10 DIN 7985 |
|
| 18 |
156.03.02.07.00 |
Пружина 19x7x6 мм |
|
| 18 |
375.03.01.00.00 |
Качалка в сборе |
|
| 19 |
156.03.02.08.00 |
Втулка 8,6x16x3,6 мм (пластиковая) |
|
| 19 |
156.03.01.01.00 |
Ось качалки D.4х25 мм |
|
| 20 |
00.02.02.02.17 |
Шайба D.10х16х0,5 мм |
|
| 20,22-30,55 |
375.03.02.00.00 |
Шток в сборе (вкл. поз. 20,22-30,55) |
|
| 20 |
374.03.02.01.00 |
Шток в сборе |
|
| 21 |
101.03.02.07.00 |
Пружина кручения 14x0,8 мм |
|
| 21 |
374.03.00.04.00 |
Пластина направляющая |
|
| 22 |
00.02.10.04.00 |
Шарик 3,5 мм |
|
| 22 |
374.03.02.02.00 |
Шайба D.10x16x0,3 мм |
|
| 23 |
101.03.02.08.00 |
Рычаг |
|
| 23 |
375.03.02.03.00 |
Сальник 8,5х17,5х4 мм |
|
| 24 |
00.02.99.02.20 |
Кольцо стопорное В9 |
|
| 24 |
156.03.02.07.00 |
Пружина 19x7x6 мм |
|
| 25 |
156.03.00.15.00 |
Винт М5х8 мм |
|
| 25 |
156.03.02.08.00 |
Втулка 8,6x16x3,6 мм (пластиковая) |
|
| 26 |
156.03.00.16.00 |
Скоба защитная |
|
| 26 |
00.02.99.01.12 |
Кольцо пружинное А19 |
|
| 27 |
00.02.02.01.05 |
Шайба гроверная 5 мм (аналог 13418.5135, 0000653004) |
|
| 27 |
156.03.02.05.00 |
Шайба D.12х18,5х0,5 мм |
|
| 28 |
00.02.02.01.04 |
Шайба гроверная 4 мм (аналог 00.02.02.01.14) |
|
| 28 |
374.03.02.04.00 |
Пружина кручения 14x0,8 мм |
|
| 29 |
156.03.01.01.00 |
Ось качалки D.4х25 мм |
|
| 29 |
374.03.02.05.00 |
Рычаг |
|
| 30 |
156.03.01.00.00 |
Качалка в сборе |
|
| 30 |
00.02.99.02.03 |
Кольцо пружинное В10 (аналог 0000661001) |
|
| 31 |
00.02.99.02.02 |
Кольцо стопорное B8 |
|
| 31 |
374.03.00.05.00 |
Прокладка |
|
| 32 |
00.02.02.02.06 |
Шайба D.8,4x16x1 мм |
|
| 32 |
00.01.01.01.19 |
Подшипник шариковый 608-2RS 8x22x7 мм (аналог 13818.5188) |
|
| 33 |
156.03.00.06.00 |
Шестерня Z.47 |
|
| 33 |
00.02.02.02.06 |
Шайба D.8,4x16x1 мм |
|
| 34 |
00.01.02.01.25 |
Подшипник игольчатый HK0808 8х12х8 мм |
|
| 34 |
00.01.02.01.10 |
Подшипник игольчатый HK061208 6х12х8 мм |
|
| 35 |
156.03.00.08.00 |
Штифт 5 мм |
|
| 35 |
374.03.00.06.00 |
Шайба D.6,5х11х0,5 мм |
|
| 36 |
156.03.00.09.00 |
Балансир |
|
| 36 |
00.02.04.04.06 |
Болт М5х12 мм, S4 |
|
| 37 |
156.03.00.10.00 |
Рычаг толкателя |
|
| 37 |
374.03.00.07.00 |
Кривошип в сборе |
|
| 38 |
156.03.00.11.00 |
Шайба D.8,2х36,5х1 мм |
|
| 38 |
374.03.00.08.00 |
Балансир |
|
| 39 |
386.04.00.02.00 |
Планка крепления кабеля |
|
| 39 |
156.03.00.12.00 |
Шайба D.6,5х12х1 мм |
|
| 39 |
00.02.02.02.38 |
Шайба D.6,5х12х1 мм |
|
| 40 |
386.05.00.09.00 |
Полукорпус (левый) |
|
| 40 |
156.03.00.13.00 |
Прокладка |
|
| 40 |
374.03.00.09.00 |
Ось D.6х30 мм |
|
| 41 |
386.03.02.01.00 |
Втулка эксцентриковая |
|
| 41 |
156.03.00.14.00 |
Ось 8 мм |
|
| 41 |
374.03.00.10.00 |
Рычаг толкателя |
|
| 42 |
386.03.02.02.00 |
Ось D.4х25 мм |
|
| 42 |
00.02.03.01.46 |
Винт 4х35 мм (аналог 84482.0055) |
|
| 42 |
374.03.00.11.00 |
Шестерня Z.47 |
|
| 43 |
386.03.02.03.00 |
Пружина кручения |
|
| 43 |
00.02.03.01.34 |
Винт 4х65 мм (аналог 0000617097) |
|
| 43 |
00.01.02.01.09 |
Подшипник игольчатый HK101410 10x14x10 мм |
|
| 44a |
386.03.02.00.00 |
Механизм подкачки в сборе |
|
| 44 |
386.03.03.00.00 |
Качалка с роликом в сборе |
|
| 44 |
156.03.00.18.00 |
Корпус редуктора |
|
| 44 |
374.03.00.12.00 |
Шайба D.10,7х24х1 мм |
|
| 45 |
00.02.10.05.00 |
Шарик 4 мм |
|
| 45 |
156.03.00.19.00 |
Кольцо 8х22х2 мм (войлочное) |
|
| 45 |
374.03.00.13.00 |
Ось колеса зубчатого D.10 мм |
|
| 46 |
386.03.02.04.00 |
Пружина переключателя |
|
| 46 |
156.03.00.20.00 |
Кольцо 21,5х25,5х2 мм (резиновое) |
|
| 46 |
00.02.03.01.30 |
Винт 4х30 мм |
|
| 47 |
00.02.02.02.10 |
Шайба D.7х12х0,5 мм |
|
| 47 |
00.01.01.01.65 |
Подшипник шариковый 608-2RS 8x22x7 мм (аналог 13418.5153) |
|
| 47 |
374.03.00.14.00 |
Корпус редуктора |
|
| 48 |
386.03.02.05.00 |
Переключатель хода качалки |
|
| 48 |
00.01.02.01.10 |
Подшипник игольчатый HK061208 6х12х8 мм |
|
| 48 |
00.02.04.04.05 |
Винт М4х8 мм |
|
| 49 |
00.02.99.02.17 |
Кольцо стопорное В6 |
|
| 49 |
156.03.00.07.00 |
Штифт D.6х17 мм |
|
| 49 |
374.03.00.15.00 |
Кольцо D.8х19х1 мм (резиновое) |
|
| 50 |
386.02.00.01.00 |
Линейка направляющая |
|
| 50 |
156.03.00.21.00 |
Шайба D.8х22х0,5 мм |
|
| 51 |
101.05.00.14.00 |
Пружина 3х9,5 мм |
|
| 51 |
156.03.00.20.00 |
Кольцо 21,5х25,5х2 мм (резиновое) |
|
| 52 |
156.03.00.17.00 |
Переключатель хода качалки |
|
| 52 |
374.03.00.16.00 |
Переключатель хода качалки |
|
| 53 |
00.02.02.03.04 |
Шайба стопорная 5 мм (аналог 0000664003) |
|
| 53 |
00.02.99.02.02 |
Кольцо стопорное B8 |
|
| 54 |
156.03.00.22.00 |
Толкатель 6х16 мм |
|
| 54 |
101.05.00.14.00 |
Пружина 3х9,5 мм |
|
| 55 |
156.03.00.23.00 |
Кольцо 6x11x5 мм (войлочное) |
|
| 55 |
00.02.10.04.00 |
Шарик 3,5 мм |
|
| 56 |
156.05.00.05.00 |
Указатель угла наклона основания |
|
| 56 |
374.03.00.17.00 |
Шайба D.8x16x0,5 мм |
|
| 57 |
156.05.02.01.00 |
Рычаг фиксации основания |
|
| 57 |
374.03.00.18.00 |
Шайба волнистая 8 мм |
|
| 58 |
156.05.02.02.00 |
Рукоятка рычага фиксации |
|
| 58 |
374.03.00.19.00 |
Переключатель заслонки |
|
| 59 |
157.04.00.01.00 |
Диафрагма |
|
| 59 |
00.02.99.02.26 |
Кольцо пружинное В4 |
|
| 60 |
157.04.01.00.00 |
Якорь в сборе с крыльчаткой 35x48 мм, Z.5 |
|
| 60 |
374.03.00.20.00 |
Заслонка воздушная |
|
| 60 |
374.04.02.01.00 |
Якорь в сборе с крыльчаткой 35x32 мм |
|
| 61 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 61 |
374.03.00.21.00 |
Толкатель |
|
| 62 |
156.04.01.01.00 |
Втулка демпфирующая |
|
| 62 |
156.03.00.23.00 |
Кольцо 6x11x5 мм (войлочное) |
|
| 63 |
00.02.03.01.12 |
Винт 4х68 мм |
|
| 63 |
374.03.00.22.00 |
Рычаг фиксации основания |
|
| 64 |
157.04.02.00.00 |
Статор в сборе 58,5x48 мм |
|
| 64 |
156.05.00.05.00 |
Указатель угла наклона основания |
|
| 65 |
157.05.00.03.00 |
Корпус двигателя |
|
| 65 |
374.04.00.01.00 |
Диафрагма |
|
| 66 |
156.04.03.00.00 |
Щеткодержатель в сборе |
|
| 67 |
156.04.03.01.00 |
Щетка угольная 6x10x14 мм |
|
| 67 |
374.04.02.02.00 |
Кольцо магнитное 10x19,5x6 мм |
|
| 68 |
156.04.03.02.00 |
Пружина спиральная |
|
| 68 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 68 |
156.04.03.00.00 |
Щеткодержатель в сборе |
|
| 69 |
157.04.00.03.00 |
Блок электронный |
|
| 69 |
156.04.01.01.00 |
Втулка демпфирующая |
|
| 70 |
157.04.00.04.00 |
Проводник |
|
| 70 |
00.02.03.01.19 |
Винт 4х60 мм |
|
| 71 |
157.05.00.04.00 |
Крышка задняя |
|
| 72 |
00.02.03.01.03 |
Винт 4х14 мм (аналог 462.1141-01) |
|
| 72 |
225.04.00.01.00 |
Проводник с пластиной конт. |
|
| 73 |
157.04.00.05.00 |
Клавиша выключателя |
|
| 73 |
156.04.04.01.00 |
Проводник |
|
| 74 |
157.04.05.00.00 |
Выключатель TUV HY50 EN61068 10(8)A 250VAC-5E4 |
|
| 74 |
375.05.00.03.00 |
Корпус двигателя |
|
| 75 |
157.04.00.06.00 |
Пружина 5x0,5x20 мм |
|
| 75 |
375.04.00.01.00 |
Клавиша выключателя |
|
| 76 |
157.04.00.07.00 |
Тяга выключателя |
|
| 76 |
375.04.00.02.00 |
Тяга выключателя |
|
| 77 |
157.04.00.02.00 |
Кольцо ферритовое |
|
| 78 |
00.10.04.01.10 |
Конденсатор 0.22 мкФ+2x4700pFY2 250В M 25/085/21/C |
|
| 79 |
157.04.00.08.00 |
Колодка клеммная |
|
| 80 |
156.04.04.04.00 |
Планка крепления кабеля |
|
| 81 |
101.04.00.01.00 |
Наконечник кабеля сетевого |
|
