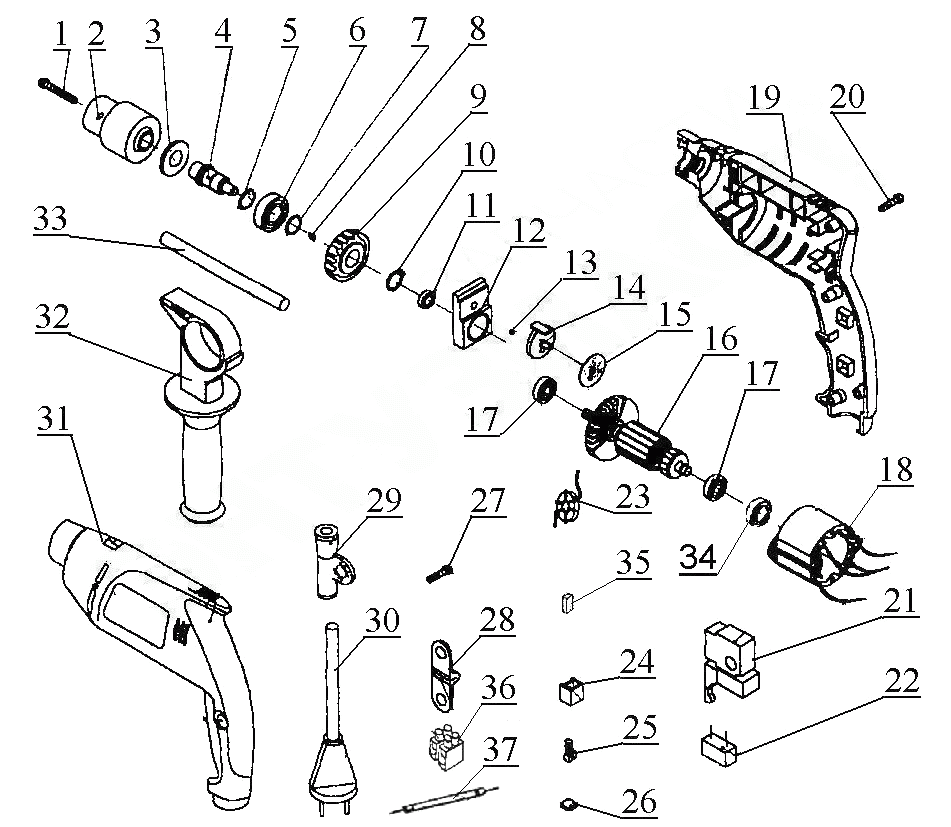

Дрель Интерскол ДУ-650ЭР (С 01.11.2003 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
00.02.04.01.16 |
Винт M5Lх20 мм |
|
| 2 |
00.20.10.02.00 |
Патрон сверлильный (01,5...13 мм) 20UNF-1/2 (c ключом) |
|
| 3 |
02.03.01.02.00 |
Манжета пылезащитная |
|
| 4 |
02.03.01.01.00 |
Шпиндель |
|
| 5 |
02.03.01.03.00 |
Пружина 18,2x9 мм |
|
| 6 |
00.01.01.01.07 |
Подшипник шариковый 6002-Z 15х32х9 мм (аналог 00.01.01.01.27, 00.01.01.01.17) |
|
| 7 |
00.02.98.01.01 |
Кольцо пружинное В14 |
|
| 8 |
02.03.01.05.00 |
Шпонка 3x3.7x10 мм |
|
| 9 |
02.03.01.04.00 |
Шестерня с наковальней Z.41 |
|
| 10 |
00.02.99.02.02 |
Кольцо стопорное B8 |
|
| 11 |
00.01.01.01.08 |
Подшипник шариковый 688-2RS 8x16x5 мм |
|
| 12 |
02.03.02.01.00 |
Щит промежуточный с наковальней |
|
| 13 |
02.03.02.03.00 |
Шарик 5-1 мм |
|
| 14 |
02.03.02.02.00 |
Переключатель режимов |
|
| 15 |
02.03.02.04.00 |
Шайба дистанционная 29 мм |
|
| 16 |
02.04.02.01.00 |
Якорь в сборе с крыльчаткой |
|
| 17 |
00.01.01.01.05 |
Подшипник шариковый 608-Z 8х22х7 мм |
|
| 18 |
19.03.02.03.00 |
Планка переключения режимов |
|
| 18 |
02.04.01.00.00 |
Статор |
|
| 19 |
19.03.02.04.00 |
Клавиша переключения режимов |
|
| 19 |
02.04.00.05.00 |
Корпус-накладка (заказывать вместе с 02.04.00.04.00) |
|
| 20 |
19.03.02.01.00 |
Щит промежуточный с наковальней |
|
| 20 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 21 |
19.03.02.02.00 |
Втулка (бронзовая) |
|
| 21 |
00.10.01.02.01 |
Выключатель CAPAX 47-36 250В/4А |
|
| 22 |
19.03.01.08.00 |
Шарик 4,7 мм |
|
| 22 |
00.10.04.01.01 |
Конденсатор 0,33 мкФ К X2 МЕХ GPF 40/085/21/C 250В |
|
| 23 |
19.03.01.03.00 |
Кольцо стопорное D.12 мм |
|
| 23 |
00.10.06.01.01 |
Кольцо ферритовое с выводом 80х260 мм |
|
| 24 |
19.03.01.04.00 |
Шестерня Z.41, M.1,0 |
|
| 24 |
02.04.03.01.00 |
Щеткодержатель |
|
| 25 |
19.03.01.07.00 |
Кольцо стопорное D.10 мм |
|
| 25 |
02.04.03.03.00 |
Щетка угольная 6х11х13,5 мм |
|
| 26 |
00.01.01.01.21 |
Подшипник шариковый 6201-2Z 12х32х10 мм |
|
| 26 |
02.04.03.04.00 |
Крышка щетки угольной |
|
| 27 |
19.03.01.02.00 |
Пружина |
|
| 27 |
00.02.03.01.03 |
Винт 4х14 мм (аналог 462.1141-01) |
|
| 28 |
19.03.01.05.00 |
Шпонка 3,5х3х9 мм |
|
| 28 |
02.04.00.02.00 |
Планка крепления кабеля |
|
| 29 |
19.03.01.01.00 |
Шпиндель |
|
| 29 |
02.04.00.03.00 |
Наконечник кабеля сетевого |
|
| 30,31 |
00.20.10.02.00 |
Патрон сверлильный (01,5...13 мм) 20UNF-1/2 (c ключом) |
|
| 30 |
00.10.02.01.01 |
Кабель сетевой с вилкой H05RN-F 2x0,75 мм2, L.4 м |
|
| 31 |
02.04.00.04.00 |
Корпус (заказывать вместе с 02.04.00.05.00) |
|
| 32 |
00.02.04.01.16 |
Винт M5Lх20 мм |
|
| 32 |
02.02.02.00.00 |
Рукоятка боковая в сборе |
|
| 33 |
19.05.00.06.00 |
Корпус-накладка |
|
| 33 |
02.02.02.01.00 |
Ограничитель глубины сверления |
|
| 34 |
02.04.02.02.00 |
Втулка (резиновая) |
|
| 35 |
19.02.02.00.00 |
Рукоятка боковая в сборе |
|
| 35 |
02.04.03.02.00 |
Щеткодержатель |
|
| 36 |
19.02.02.01.00 |
Ограничитель глубины сверления |
|
| 36 |
00.10.09.01.01 |
Колодка клеммная 4хМ3 |
|
| 37 |
02.04.00.01.00 |
Провод соединительный L.50 мм |
|
| 40 |
150.03.03.02.00 |
Переключатель режимов |
|
| 42 |
150.03.03.07.00 |
Ось |
|
| 43 |
150.03.03.08.00 |
Скоба направляющая (1) |
|
| 44 |
150.03.03.09.00 |
Скоба переключателя |
|
| 45 |
150.03.03.10.00 |
Скоба направляющая (2) |
|
| 46 |
330.03.02.03.00 |
Щит промежуточный |
|
| 47 |
149.03.03.07.00 |
Прокладка 9x24x0,2 мм |
|
| 48 |
150.03.03.06.00 |
Кольцо 8x19x1 мм (резиновое) |
|
| 49 |
00.01.01.01.43 |
Подшипник шариковый 609-2RS 9х24х7 мм |
|
| 50 |
00.02.99.01.05 |
Кольцо стопорное А24 |
|
| 51 |
330.04.02.01.00 |
Якорь в сборе с крыльчаткой 39,5х50 мм |
|
| 52 |
00.02.03.01.21 |
Винт 3х8 мм |
|
| 53 |
330.04.03.01.00 |
Щеткодержатель (правый) 5,5х10,5 мм |
|
| 54 |
330.04.03.02.00 |
Пружина спиральная |
|
| 55 |
330.04.03.03.00 |
Щетка угольная 5.5х10,5х17,5 мм |
|
| 56 |
330.04.03.04.00 |
Щеткодержатель (левый) |
|
| 57 |
00.01.01.01.05 |
Подшипник шариковый 608-Z 8х22х7 мм |
|
| 58 |
149.04.02.02.00 |
Втулка (резиновая) |
|
| 59 |
330.04.00.01.00 |
Диафрагма |
|
| 60 |
00.02.03.01.34 |
Винт 4х65 мм (аналог 0000617097) |
|
| 61 |
330.04.01.00.00 |
Статор в сборе 65х50 мм |
|
| 62 |
330.05.00.01.00 |
Корпус |
|
| 64 |
330.05.00.02.00 |
Переключатель реверса |
|
| 65 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 66 |
330.05.00.03.00 |
Рукоятка-накладка |
|
| 67 |
330.04.04.00.00 |
Выключатель KEDU 071103 EN61058 8(6)A, 250В-5E4 |
|
| 68 |
00.10.04.01.17 |
Конденсатор TNS-3H 0,33 мкФ х 2+2X4700PFY 250В-M25/085/21/2 |
|
| 69 |
04.04.00.02.00 |
Планка крепления кабеля |
|
| 70 |
330.04.00.02.00 |
Дроссель 80 uH |
|
| 71 |
00.10.02.03.02 |
Кабель сетевой с вилкой H05RN-F 2x1,0 мм2, L.4 м |
|
| 72 |
04.04.00.01.00 |
Наконечник кабеля сетевого |
|
| 74 |
04.02.02.04.00 |
Хомут |
|
| 75 |
00.02.04.02.06 |
Болт М8х110 мм |
|
| 76 |
04.02.02.05.00 |
Рукоятка |
|
| 77 |
00.02.01.01.08 |
Гайка M8 (аналог 0000631033, 86020.1080) |
|
| 78 |
04.02.02.01.00 |
Ограничитель глубины сверления |
|
