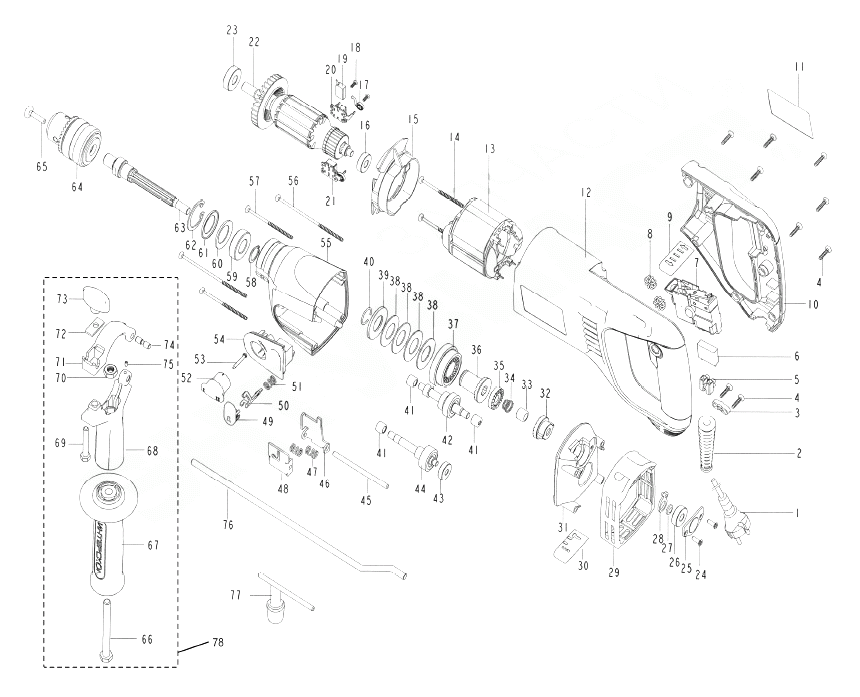

Дрель Интерскол ДУ-22/1200ЭРП (С 03.03.2009 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 2 |
63.04.00.01.00 |
Наконечник кабеля сетевого |
|
| 3 |
63.04.00.02.00 |
Планка крепления кабеля |
|
| 4 |
321.03.00.01.00 |
Манжета |
|
| 4 |
00.02.03.01.02 |
Винт 4х12 мм |
|
| 5 |
321.03.00.02.00 |
Шпиндель |
|
| 5 |
00.10.09.01.01 |
Колодка клеммная 4хМ3 |
|
| 6 |
00.02.10.06.00 |
Шарик 5 мм |
|
| 6 |
00.10.04.01.09 |
Конденсатор TNS-3TH 0,33 мкФ+2х2200пФ |
|
| 7 |
321.03.00.03.00-1 |
Шайба |
|
| 7 |
00.10.01.05.07 |
Выключатель в сборе DEFOND CGO-1106 6(6)A 250В-5E4 |
|
| 8 |
321.03.00.04.00-1 |
Пружина |
|
| 8 |
00.10.06.01.04 |
Кольцо ферритовое с выводом |
|
| 9 |
321.03.00.05.00 |
Кольцо упорное |
|
| 9 |
63.05.00.03.00 |
Переключатель реверса |
|
| 10 |
00.01.01.01.18 |
Подшипник шариковый 6003-ZZ 17х35х10 мм |
|
| 10 |
63.05.00.02.00 |
Рукоятка-накладка |
|
| 11 |
321.03.00.06.00 |
Храповик (1) |
|
| 12 |
321.03.00.07.00 |
Храповик (2) |
|
| 12 |
63.05.00.01.00 |
Корпус двигателя (заказывать вместе с 63.05.00.02.00) |
|
| 13 |
00.02.03.01.09 |
Винт 4,1х40 мм |
|
| 13 |
63.04.01.00.01 |
Статор в сборе 65х40х45 мм |
|
| 14 |
321.05.00.01.00 |
Корпус редуктора |
|
| 14 |
00.02.03.01.19 |
Винт 4х60 мм |
|
| 15 |
00.01.02.01.26 |
Подшипник роликовый HK0608 6х10х8 мм |
|
| 15 |
63.04.00.03.01 |
Диафрагма |
|
| 16 |
319.03.00.05.00 |
Подшипник роликовый упорный AXK06146x14 мм |
|
| 16 |
00.01.01.01.39 |
Подшипник шариковый 627-Z 7x22x7 мм |
|
| 17 |
00.02.02.02.03 |
Шайба D.6х14х1 мм |
|
| 17 |
63.04.04.04.00 |
Пружина |
|
| 18 |
321.03.01.01.00 |
Кольцо (резиновое) |
|
| 18 |
00.02.03.01.25 |
Винт 3х10 мм (аналог 0000617079) |
|
| 19 |
321.03.01.02.00 |
Штифт |
|
| 19 |
63.04.04.03.00 |
Щетка угольная 5,5х10,5х17 мм |
|
| 20 |
321.03.01.03.00 |
Пружина |
|
| 20 |
63.04.04.01.00 |
Щеткодержатель (правый) |
|
| 21 |
321.03.01.04.00 |
Переключатель режимов |
|
| 21 |
63.04.04.02.00 |
Щеткодержатель (левый) |
|
| 22 |
321.03.02.01.00 |
Рукоятка переключателя скорости |
|
| 22 |
63.04.02.01.00 |
Якорь в сборе с крыльчаткой |
|
| 23 |
321.03.02.02.00 |
Заглушка |
|
| 23 |
00.01.01.01.66 |
Подшипник шариковый 6000-RT |
|
| 24 |
321.03.02.03.00 |
Кольцо (резиновое) |
|
| 24 |
00.02.04.05.03 |
Винт М4х10 мм (аналог 13418.5114) |
|
| 25 |
321.03.02.04.00 |
Шайба |
|
| 25 |
63.03.03.06.00 |
Крышка переключателя |
|
| 26 |
321.03.00.01.00-1 |
Шестерня Z.45 |
|
| 26 |
00.01.01.01.65 |
Подшипник шариковый 608-2RS 8x22x7 мм (аналог 13418.5153) |
|
| 27 |
321.03.00.02.00-1 |
Шестерня Z.33 |
|
| 27 |
63.03.03.04.00 |
Диск 11х3 мм |
|
| 28 |
00.01.02.01.03 |
Подшипник роликовый НК081210 8х12х10 мм (аналог 71372.1080) |
|
| 28 |
63.03.03.03.00 |
Переключатель режимов |
|
| 29 |
320.05.00.02.00 |
Прокладкка |
|
| 29 |
63.05.00.04.00 |
Корпус переключателя режимов |
|
| 30 |
320.03.00.07.00 |
Промщит |
|
| 30 |
63.03.03.05.00 |
Клавиша переключения режимов |
|
| 31 |
321.03.00.03.00 |
Ось |
|
| 31 |
63.03.03.02.00 |
Промщит |
|
| 32 |
321.03.00.04.00 |
Скоба направляющая |
|
| 32 |
63.03.03.01.00 |
Наковальня |
|
| 33 |
321.03.00.05.00-1 |
Скоба переключателя |
|
| 33 |
00.01.02.01.03 |
Подшипник роликовый НК081210 8х12х10 мм (аналог 71372.1080) |
|
| 34 |
321.03.00.06.00-1 |
Вал промежуточный Z.8/14 |
|
| 34 |
63.03.01.10.00 |
Пружина |
|
| 35 |
320.03.01.01.00 |
Шестерня Z.25 |
|
| 35 |
63.03.02.06.00 |
Храповик |
|
| 36 |
00.01.01.01.63 |
Подшипник шариковый 606-Z 6x17x6 мм |
|
| 36 |
63.03.02.05.00 |
Втулка шлицевая |
|
| 37 |
319.03.00.02.00 |
Штифт |
|
| 37 |
63.03.02.04.00 |
Блок шестерен |
|
| 38 |
319.03.00.08.00 |
Кольцо (резиновое) |
|
| 38 |
63.03.02.03.00 |
Шайба тарельчатая |
|
| 39 |
00.01.01.01.09 |
Подшипник шариковый 609 9x24x7 мм |
|
| 39 |
63.03.02.02.00 |
Шайба 18х37х2,5 мм |
|
| 40 |
320.05.00.03.00 |
Дефлектор |
|
| 40 |
00.02.98.01.07 |
Кольцо запорное В18х1,6 мм |
|
| 41 |
320.04.02.00.00 |
Якорь в сборе с крыльчаткой 35x47 мм |
|
| 41 |
00.01.02.01.23 |
Подшипник роликовый ВК07097х11х9 мм |
|
| 42 |
00.01.01.01.06 |
Подшипник шариковый 607-2Z 7x19x6 мм (аналог 0000483160, 71206.0726) |
|
| 42 |
63.03.00.04.00 |
Вал промежуточный (1) в сборе |
|
| 43 |
320.05.00.04.00 |
Диафрагма |
|
| 43 |
00.01.01.01.10 |
Подшипник шариковый 626-Z 6x19x6 мм |
|
| 44 |
321.04.02.03.00 |
Втулка демпфирующая |
|
| 44 |
63.03.00.05.00 |
Вал промежуточный (2) в сборе |
|
| 45 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 45 |
63.03.01.06.00 |
Ось |
|
| 46 |
325.04.01.00.00 |
Статор 61x47 мм |
|
| 46 |
63.03.01.09.00 |
Скоба |
|
| 47 |
68.04.00.02.00 |
Колодка клеммная |
|
| 47 |
63.03.01.08.00 |
Пружина |
|
| 48 |
63.03.01.07.00 |
Скоба переключателя |
|
| 49 |
63.03.01.03.00 |
Кнопка фиксатора шпинделя |
|
| 50 |
320.04.01.00.00 |
Щеткодержатель в сборе с щетками угольными(Вкл. поз. 50-1,50-2,50-3,50-4,50-5,51);; |
|
| 50-1 |
320.04.01.01.00 |
Щеткодержатель в сборе |
|
| 50-2 |
320.04.01.02.00 |
Обойма щеткодержателя |
|
| 50-3 |
68.04.03.03.00 |
Пружина спиральная |
|
| 50-4 |
68.04.03.02.00 |
Щетка угольная 6x9x11,2 мм |
|
| 50-5 |
320.04.01.03.00 |
Пружина кручения |
|
| 50 |
63.03.01.04.00 |
Фиксатор шпинделя |
|
| 51 |
68.04.03.04.00 |
Щеткодержатель |
|
| 51 |
63.03.01.05.00 |
Пружина |
|
| 52 |
00.10.01.01.17 |
Выключатель KEDU 071103 EN61058 8(6)A 250В-5E4 |
|
| 52,53 |
63.03.01.02.00 |
Рукоятка переключателя скорости с штифтом (63.03.02,011) |
|
| 53 |
00.10.05.01.05 |
Конденсатор TNS-2 0,33 мкФ K X2 40/085/21/C 250В-/275В-VDE/EN-132400 |
|
| 54 |
320.04.00.05.00 |
Дроссель (2x7 витков) |
|
| 54 |
63.03.01.01.00 |
Корпус переключателя |
|
| 55 |
68.04.00.04.00 |
Планка крепления кабеля |
|
| 55 |
63.03.00.01.00 |
Корпус редуктора |
|
| 56 |
00.10.02.02.01 |
Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02) |
|
| 56 |
00.02.03.01.54 |
Винт 4х95 мм |
|
| 57 |
68.04.00.06.00 |
Наконечник кабеля сетевого |
|
| 57 |
00.02.03.01.34 |
Винт 4х65 мм (аналог 0000617097) |
|
| 58 |
320.05.00.06.00 |
Рукоятка-накладка |
|
| 58 |
00.02.99.02.10 |
Кольцо стопорное B15 (аналог 13418.5111) |
|
| 59 |
149.04.04.05.00 |
Втулка светодиода |
|
| 59 |
00.02.03.01.46 |
Винт 4х35 мм (аналог 84482.0055) |
|
| 59 |
00.01.01.01.07 |
Подшипник шариковый 6002-Z 15х32х9 мм (аналог 00.01.01.01.27, 00.01.01.01.17) |
|
| 60 |
04.04.00.02.00 |
Планка крепления кабеля |
|
| 60 |
00.02.03.01.07 |
Винт ST4х20 мм (аналог 462.1141-02, 462.1141-03) |
|
| 60 |
63.03.00.03.00 |
Сальник |
|
| 61 |
57.10.04.01.03 |
Блок электронный 2 конд. МЕХ-Х2 МКР 0,22+0,33мФ 40/100/21 |
|
| 61 |
68.02.00.01.00 |
Ограничитель глубины сверления |
|
| 61 |
63.03.00.02.00 |
Кольцо 21х32 мм |
|
| 62 |
149.04.04.04.00 |
Щетка угольная 5x10x19 мм |
|
| 62 |
68.02.01.02.00 |
Винт специальный М8 |
|
| 62 |
00.02.99.01.01 |
Кольцо пружинное 32 мм |
|
| 63 |
00.02.02.02.03 |
Шайба D.6х14х1 мм |
|
| 63 |
68.02.01.01.00 |
Хомут |
|
| 63 |
63.03.02.01.00 |
Шпиндель |
|
| 64 |
00.02.02.01.04 |
Шайба гроверная 4 мм (аналог 00.02.02.01.14) |
|
| 64 |
68.02.01.05.00 |
Винт барашковый М6 |
|
| 64,77 |
00.20.20.04.00 |
Патрон сверлильный 16 (с ключом) |
|
| 65 |
04.02.02.01.00 |
Ограничитель глубины сверления |
|
| 65 |
68.02.01.03.00 |
Держатель |
|
| 65 |
00.02.04.01.29 |
Винт фиксирующий M6Lх20 мм |
|
| 66 |
00.02.04.02.06 |
Болт М8х110 мм |
|
| 66 |
68.02.01.04.00 |
Прижим |
|
| 66 |
00.02.04.02.09 |
Болт М8х80 мм |
|
| 67 |
04.02.02.04.00 |
Хомут |
|
| 67a |
68.02.01.00.00 |
Рукоятка боковая в сборе |
|
| 67 |
68.02.01.07.00 |
Рукоятка |
|
| 67 |
63.02.02.05.00 |
Рукоятка |
|
| 68 |
04.02.02.05.00 |
Рукоятка |
|
| 68a |
00.02.01.01.08 |
Гайка M8 (аналог 0000631033, 86020.1080) |
|
| 68 |
66.03.00.14.00 |
Кольцо ограничительное |
|
| 68 |
63.02.02.02.00 |
Корпус |
|
| 69 |
00.02.04.02.10 |
Болт М6х35 мм (аналог 0000614132) |
|
| 70 |
00.02.01.01.08 |
Гайка M8 (аналог 0000631033, 86020.1080) |
|
| 71 |
63.02.02.04.00 |
Хомут |
|
| 72 |
63.02.02.03.00 |
Шайба специальная |
|
| 73 |
63.02.02.06.00 |
Гайка барашковая М6 |
|
| 74 |
63.02.02.07.00 |
Ось |
|
| 75 |
63.02.02.08.00 |
Винт стопорный М4х6 мм |
|
| 76 |
63.02.02.01.00 |
Ограничитель глубины сверления |
|
| 78 |
63.02.02.00.00 |
Рукоятка боковая в сборе |
|
