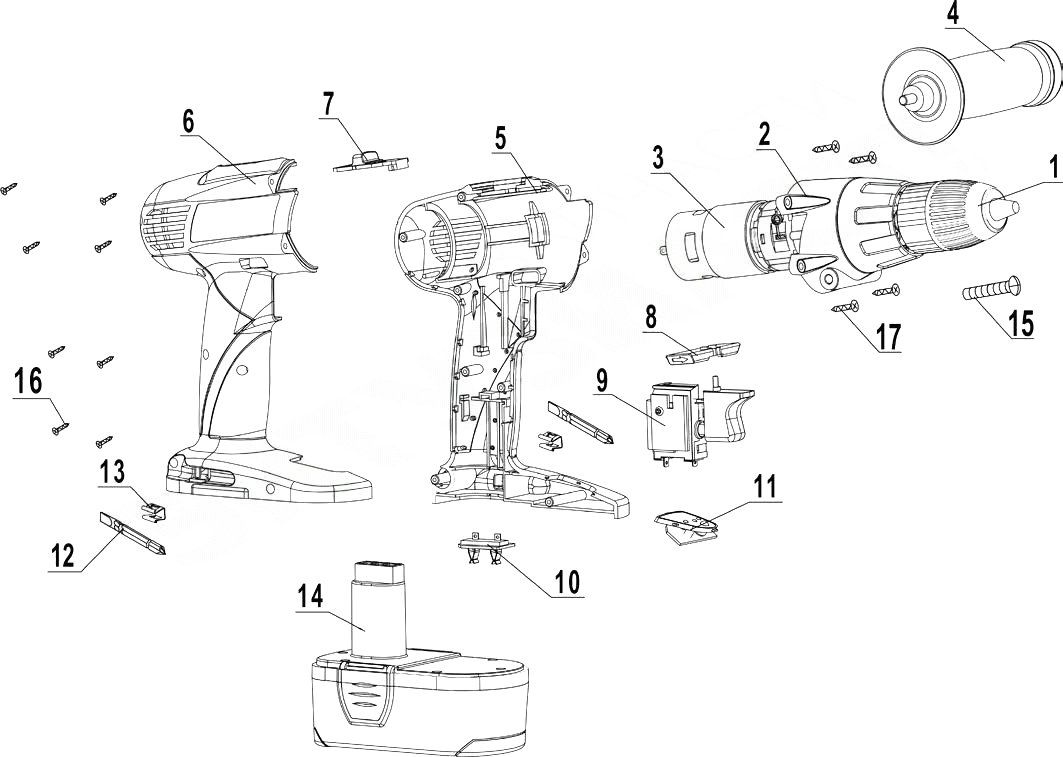

Дрель Интерскол ДAУ-13/18ЭР (С 27.04.2010 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
00.20.20.02.01 |
Патрон сверлильный (1,5...13 мм) 1/2-20 |
|
| 2 |
76.03.00.00.00 |
Редуктор с фланцем в сборе |
|
| 3 |
76.04.00.00.00 |
Эл. двигатель в сборе LESHI, LS-775PC-73070, 18В, 700 |
|
| 4 |
76.05.00.09.00 |
Рукоятка боковая |
|
| 5 |
434.03.00.03.00 |
Пружина 34,5х2,8х21 мм |
|
| 5 |
76.05.00.02.00 |
Корпус |
|
| 6 |
434.03.00.04.00 |
Шайба шлицевая 36,5x26x2 мм |
|
| 6 |
76.05.00.03.00 |
Корпус-накладка |
|
| 7 |
00.02.10.05.00 |
Шарик 4 мм |
|
| 7 |
74.05.00.06.00 |
Клавиша переключения скорости |
|
| 8в |
436.04.01.00.00 |
Двигатель с шестерней в сборе RS550 DC18В, D.35х57 мм, 20000rpm |
|
| 8с |
434.04.01.01.00 |
Фланец двигателя |
|
| 8 |
436.03.00.00.00 |
Привод в сборе 0-400/0-1400 |
|
| 8а |
434.03.01.00.00 |
Редуктор в сборе U1=1: 15, U2=1:56.25 |
|
| 8 |
74.05.00.01.00 |
Кнопка реверса |
|
| 9 |
434.05.00.01.00 |
Пружина пластинчатая регулятора момента |
|
| 9 |
00.10.01.04.09 |
Выключатель в сборе FA06A-20/1 WEK 20A 7,2-24В |
|
| 10-13 |
434.05.10.00.00 |
Переключатель скоростей в сборе (вкл. поз. 10-13) |
|
| 10 |
74.04.00.01.00 |
Пластина контактная |
|
| 10 |
434.05.00.02.00 |
Пружина пластинчатая переключателя скоростей |
|
| 11 |
74.05.00.04.00 |
Индикатор зарядки батареи |
|
| 11 |
434.05.00.03.00 |
Пружина сжатия переключателя короткая 5 мм |
|
| 12 |
74.05.00.08.00 |
Бита |
|
| 12 |
434.05.00.04.00 |
Пружина сжатия переключателя длинная 6 мм |
|
| 13 |
74.05.00.05.00 |
Держатель биты |
|
| 13 |
434.05.00.05.00 |
Переключатель скоростей |
|
| 14 |
76.02.03.00.00 |
Батарея аккумуляторная 18В - 1,2В R10 highstar, Ni-Cd, 2000мА·Ч |
|
| 14 |
434.05.00.06.00 |
Корпус-накладка |
|
| 15 |
00.02.04.01.16 |
Винт M5Lх20 мм |
|
| 15 |
00.02.03.01.47 |
Винт 3х14 мм |
|
| 16 |
00.02.03.01.48 |
Винт 3х16 мм |
|
| 16 |
434.05.00.07.00 |
Корпус |
|
| 17 |
00.02.03.01.06 |
Винт ST4х18 мм (аналог 13418.5168, 84482.0050) |
|
| 17 |
434.05.00.08.00 |
Экран защитный светодиода подсветки |
|
| 18 |
434.05.00.09.00 |
Переключатель реверса |
|
| 18 |
76.02.02.00.00 |
Устройство зарядное 18В, 220В, 50Гц, 21,5В=2,0А |
|
| 19 |
435.04.02.00.00 |
Выключатель с пластиной конт. и светодиодом в сборе FA021A-56 7.2-24В DC 16A-5E4 |
|
| 19 |
74.02.02.01.00 |
Диод SR560 |
|
| 20 |
434.04.02.01.00 |
Пластина контактная |
|
| 20 |
74.02.02.02.00 |
Резистор 0,1 Ом, 2Вт |
|
| 21 |
436.02.03.00.00 |
Батарея аккумуляторная 18650 18В - 1,5А·Ч Li-ion |
|
| 21 |
213.02.02.00.00 |
Устройство зарядное в сборе 9-27 VDC, 1,65-1,75A (время зарядки 70±5 мин) |
|
| 22 |
44.05.00.02.00 |
Полукольцо фиксирующее |
|
| 22 |
434.05.00.10.00 |
Скоба крепления |
|
| 23 |
44.05.00.10.00 |
Заглушка |
|
| 23 |
00.02.03.01.59 |
Винт 2,5х10 мм |
|
| 24 |
45.02.02.00.00 |
Устройство зарядное 18В |
|
| 24 |
436.02.02.00.00 |
Устройство зарядное 100-240В, 5Вт, 0,6A, V=5,5B |
|
| 25 |
44.03.00.04.00 |
Фланец редуктора |
|
