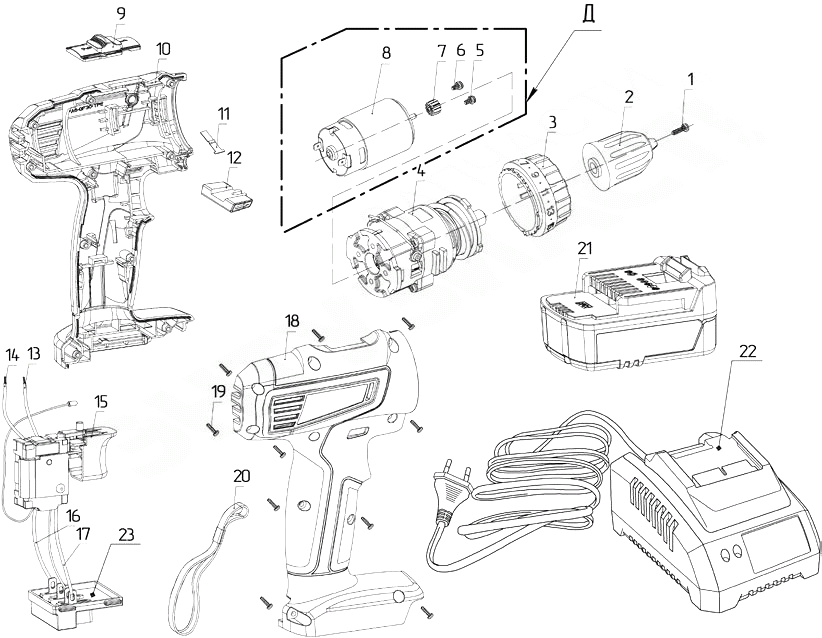

Дрель Интерскол ДА-10/14,4Л3 (С 22.10.2015 ГОДА)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| Д |
332.04.00.00.00 |
Эл. двигатель в сборе (вкл. поз. 5-8) (аналог 217.04.00.00.00) |
|
| 1 |
00.02.04.01.16 |
Винт M5Lх20 мм |
|
| 2 |
00.20.20.02.03 |
Патрон сверлильный быстрозажимной (0,8...10 мм) 3/8-24UNF, SANOU |
|
| 3 |
210.03.00.01.00 |
Кольцо-регулятор момента |
|
| 3 |
311.03.00.01.00 |
Кольцо-регулятор момента (аналог 210.03.00.010) |
|
| 4 |
210.03.00.02.00 |
Втулка регулятора момента |
|
| 4 |
216.03.00.00.00 |
Редуктор в сборе |
|
| 5 |
00.02.04.01.13 |
Винт М3х6 мм |
|
| 5 |
211.03.00.01.00 |
Шпиндель 10 мм |
|
| 6 |
00.02.02.01.09 |
Шайба гроверная 3 мм |
|
| 6 |
216.03.00.01.00 |
Пружина 39х3,5х17,3 мм |
|
| 7 |
216.04.00.02.00 |
Шестерня Z.14 |
|
| 7 |
210.03.00.10.00 |
Шайба шлицевая 41,5x27,5x2 мм |
|
| 8 |
331.04.00.03.00 |
Эл. двигатель DC 550PC-12В 7110-10000101 |
|
| 8 |
00.01.01.01.78 |
Подшипник шариковый 6800-Z 10х19х5 мм |
|
| 8 |
332.04.00.03.00 |
Эл. двигатель DC 550PC-14,4В 7110-10010101 |
|
| 9 |
331.05.00.01.00 |
Клавиша переключения скорости |
|
| 9 |
211.03.00.02.00 |
Корпус редуктора передний |
|
| 10 |
331.05.00.02.00 |
Корпус |
|
| 10 |
00.02.10.06.00 |
Шарик 5 мм |
|
| 10 |
383.05.00.02.00 |
Корпус |
|
| 11 |
216.05.00.04.00 |
Пружина пластинчатая |
|
| 11 |
216.03.00.02.00 |
Кольцо фиксатор вала |
|
| 12 |
331.04.00.01.00 |
Светодиод подсветки |
|
| 12 |
00.02.99.02.03 |
Кольцо пружинное В10 (аналог 0000661001) |
|
| 12 |
383.05.00.03.00 |
Кнопка реверса |
|
| 13 |
331.05.00.03.00 |
Кнопка реверса |
|
| 13 |
216.03.00.03.00 |
Блок фиксатор вала |
|
| 13.14 |
216.04.01.03.00 |
Проводник - двигатель (+ -) |
|
| 14 |
331.04.01.00.00 |
Выключатель JINYUAN JV08-1B, 5-15A/24VDC-5E4 |
|
| 14 |
216.03.00.04.00 |
Штифт D.3,5x6,8 мм |
|
| 15 |
331.05.00.04.00 |
Корпус-накладка |
|
| 15 |
216.03.00.05.00 |
Водило |
|
| 15 |
383.04.01.00.00 |
Выключатель с светодиодом Jlevel FA021A-6603 14,4VDC 10-16A-5E4 |
|
| 16 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 16 |
211.03.00.04.00 |
Шестерня |
|
| 16.17 |
216.04.01.04.00 |
Проводник - выключатель (+ -) |
|
| 17 |
216.04.01.02.00 |
Пластина контактная |
|
| 17 |
211.03.00.05.00 |
Сателлит Z.11 |
|
| 18,19 |
216.04.01.03.00 |
Проводник - двигатель (+ -) |
|
| 18 |
383.05.00.04.00 |
Корпус-накладка |
|
| 18 |
211.03.00.06.00 |
Водило Z.16 |
|
| 19 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 19 |
211.03.00.07.00 |
Кольцо 38,8x30x,5 мм |
|
| 20,21 |
216.04.01.04.00 |
Проводник - выключатель (+ -) |
|
| 20 |
216.05.00.08.00 |
Ремень |
|
| 20 |
211.03.00.08.00 |
Корпус редуктора задний |
|
| 21 |
383.02.03.00.00 |
Батарея аккумуляторная 1415Л, ISR18650-1500 3,6 V/1500мА·Ч |
|
| 21a |
383.02.03.00.01 |
Батарея аккумуляторная 1420Л |
|
| 21 |
00.02.03.01.51 |
Винт 3х12 мм |
|
| 22 |
216.05.00.08.00 |
Ремень |
|
| 22 |
383.02.02.00.00 |
Устройство зарядное в сборе УЗ 10,8/1,6Л, 220В, 30Вт, 1,6А, V=12В |
|
| 22 |
211.03.00.09.00 |
Сателлит Z.12 |
|
| 23 |
213.02.03.00.00 |
Батарея аккумуляторная 1215C, 12 VDC, Ni-Cd, 1500мА·Ч |
|
| 23 |
383.04.01.02.00 |
Пластина контактная |
|
| 23 |
211.03.00.10.00 |
Шестерня |
|
| 24 |
216.02.02.00.00 |
Устройство зарядное в сборе УЗ 9-18/1,6, 220В, 40Вт, 1,6 А, V=9,6...18В |
|
| 24 |
211.03.00.11.00 |
Водило |
|
| 25 |
211.03.00.13.00 |
Сателлит Z.17 |
|
| 26 |
211.03.00.14.00 |
Шайба D.36x14,2x0,5 мм |
|
| 27 |
211.03.00.12.00 |
Шестерня |
|
| 28 |
211.03.00.15.00 |
Скоба переключения скоростей 1,3 мм |
|
| 30 |
00.02.04.01.13 |
Винт М3х6 мм |
|
| 31 |
00.02.02.01.09 |
Шайба гроверная 3 мм |
|
| 32 |
216.04.00.01.00 |
Фланец двигателя |
|
| 33 |
216.04.00.02.00 |
Шестерня Z.14 |
|
| 34 |
216.04.00.03.00 |
Эл. двигатель 550РС-8022-12У, 12UDC/550, 12121109 |
|
| 35 |
216.05.00.04.00 |
Пружина пластинчатая |
|
| 36 |
216.05.00.02.00 |
Клавиша переключения скорости |
|
| 37 |
216.05.00.03.00 |
Корпус |
|
| 38 |
216.05.00.01.00 |
Пружина пластинчатая |
|
| 39 |
216.05.00.05.00 |
Кнопка реверса |
|
| 40 |
216.04.01.00.00 |
Выключатель JINYUAN JV08-1B, 5-15A/24VDC-5E4 |
|
| 41 |
216.05.00.06.00 |
Вставка светодиодов |
|
| 42 |
216.04.01.01.00 |
Плата со светодиодами |
|
| 43 |
00.02.03.01.60 |
Винт 2,5х6 мм |
|
| 44 |
216.05.00.07.00 |
Корпус-накладка |
|
| 45 |
00.02.03.01.04 |
Винт ST4х16 мм (аналог 0000617124, 84771.0046) |
|
| 46 |
216.04.01.02.00 |
Пластина контактная |
|
| 47.48 |
216.04.01.03.00 |
Проводник - двигатель (+ -) |
|
