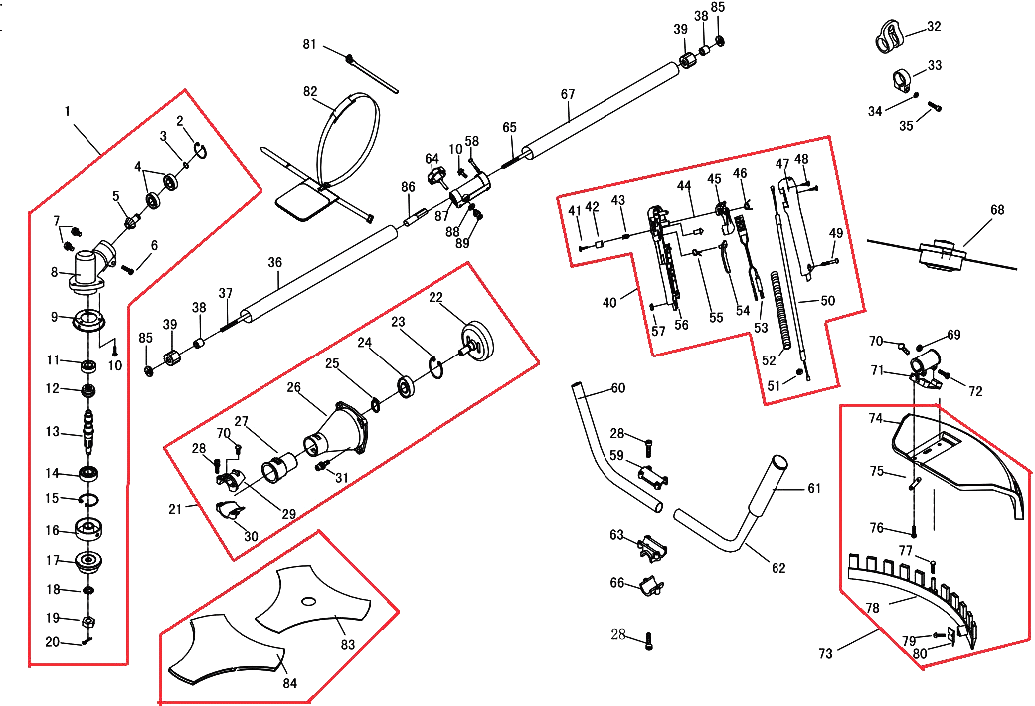

Триммер Champion T516 (ПРИВОД)

Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85

REF.	АРТИКУЛ	ОПИСАНИЕ
1	61270030006	Редуктор (26 мм, 9Z) (замена кода 1700001, E4)
2	03120020002	Кольцо стопорное
3	03120010001	Кольцо
4	03090010015	Подшипник 6000-2RS
5	02020090063	Вал-шестерня редуктора
6	03020030014	Винт М5x25
7	03020030021	Болт М6x12
8	80010040019	Корпус редуктора
9	02020160080	Чашка
10	03020020053	Винт М5x12
11	03090010013	Подшипник 6000/Р5
12	02020090012	Шестерня
13	02020090029	Вал редуктора выходной
14	03090010058	Подшипник 6002-2RS
15	03120020001	Кольцо стопорное
16	02020100020	Шайба редуктора
17	02020100012	Шайба ножа прижимная
18	03040050014	Шайба
19	03030010008	Гайка крепления ножа М10x1,25l (замена кода 03030010008)
20	03060020004	Шплинт
21	61270020002	Барабан сцепления с корпусом
22	02020050026	Барабан сцепления (замена кода 143111000)
23	03120020004	Кольцо стопорное
24	03090010057	Подшипник 6202-2RS
25	03120010005	Кольцо стопорное
26	80010030075	Корпус сцепления
27	02080020069	Виброизолятор штанги
28	03010010058	Винт
29	80010050068	Скоба корпуса сцепления (B) (16261256, 16233233)
30	80010050049	Скоба корпуса сцепления(A) (16261257, 16233234)
31	03010010060	Болт
32	70030180133	Скоба подвеса ремня
33	70030160007	Фиксатор скобы
34	03040030002	Шайба
35	03010060053	Винт
36	02010010095	Штанга нижняя
37	02020060034	Вал приводной нижний 703 мм
38	02040010003	Втулка вала 8х14х14
39	02080020006	Уплотнение втулки вала
40	70080080124	Рукоятка управления (комплект)
41	03010040037	Винт
42	70030070423	Кнопка стопора
43	02020110044	Пружина
44	70030070092	Штифт
45	70030070421	Рычаг газа
46	02020110028	Пружина курка газа
47	70030070167	Рукоятка (правая)
48	03010040029	Винт
49	03010010064	Болт М5х27
50	02050040048	Тросик газа
51	03030010004	Гайка М6
52	01040030002	Шланг гофрированный
53	02050050296	Выключатель (комплект с проводами)
54	70030070422	Предохранитель курка газа
55	02020110029	Пружина предохранителя
56	70030070219	Часть рукоятки
57	03030060008	Гайка
58	03010110013	Болт
59	80010050106	Крышка кронштейна
60	02020160512	Рукоятка (правая)
61	02080020123	Накладка рукоятки (левая)
62	02020160462	Рукоятка (левая)
63	80010050059	Кронштейн средний
64	70030180089	Болт муфты соединительной
65	02020060033	Вал приводной верхний 840 мм
66	80010050078	Кронштейн нижний (замена кода 1700006)
67	02010010103	Штанга верхняя
68	C5074	Головка триммерная
69	03030010013	Гайка М5
70	03010010056	Винт
71	70030030962	Кронштейн крепления кожуха (замена кода 143117910)
72	03010010062	Болт М5х20
73	61270070012	Кожух защитный (комплект) (замена кода 61270070072)
74	70030030522	Кожух защитный (без фартука, ножа и крепежа) (желтый)
75	02010030001	Прокладка
76	03010110124	Винт
77	03010040027	Винт
78	70030030056	Фартук кожуха
79	03010040025	Винт
80	02020070102	Нож кожуха защитного (замена кода 02020070037)
81	02110030022	Хомут
82	C4003	Ремень наплечный (замена кода C4001)
83	02060040165	Нож
84	02110030004	Кожух ножа
85	02040030003	Заглушка штанги
86	02020160696	Переходник вала (замена кода 02020160293)
87	70070090016	Муфта соединительная штанги (замена кода LJG1)
88	03040050047	Шайба
89	03060030005	Фиксатор муфты
