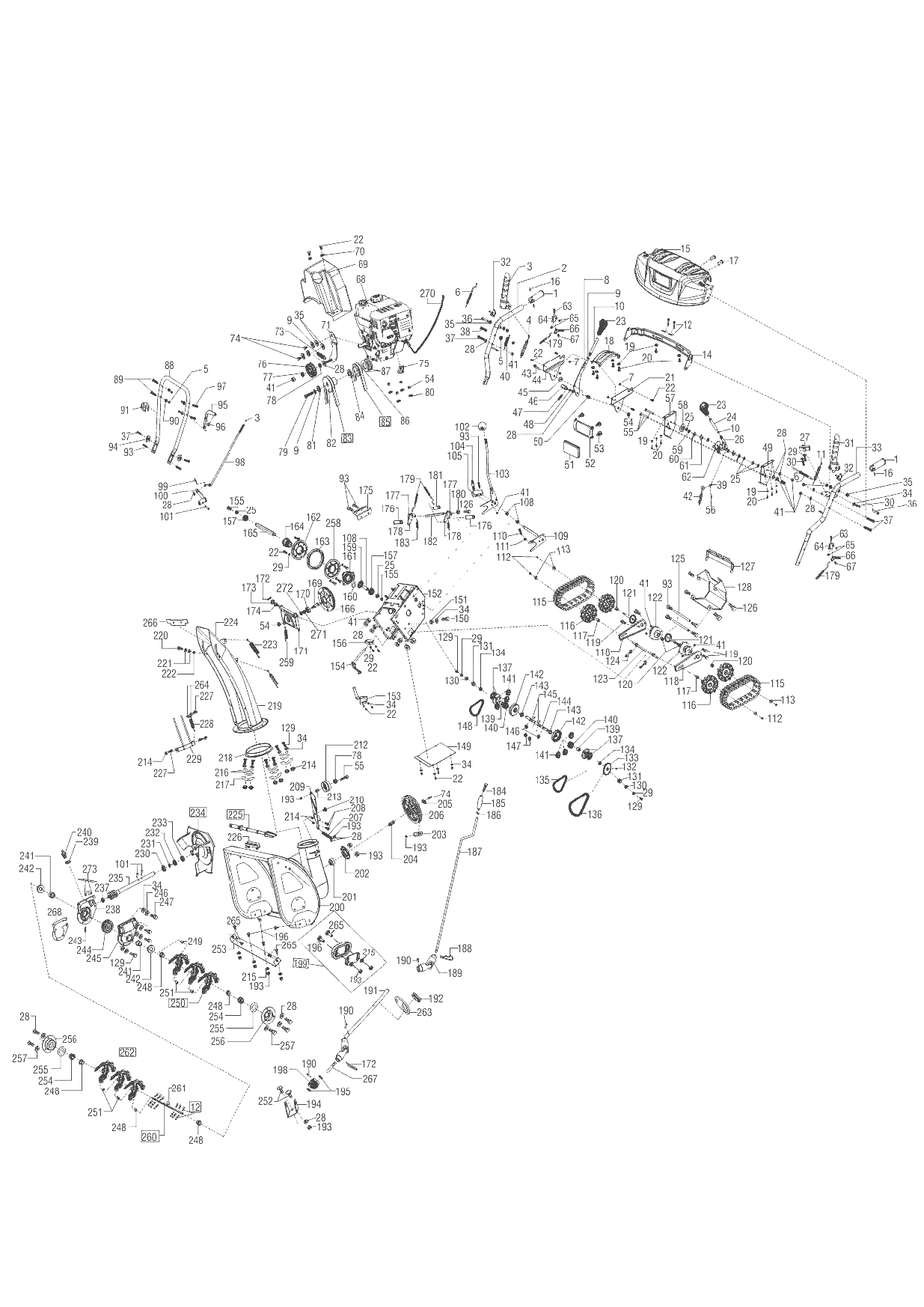

Снегоуборщик Al-ko SNOWLINE 760 TE (АРТ. 112930)
Не нашли подходящую запчасть? Позвоните +7 (843) 503-04-85
| REF. |
АРТИКУЛ |
ОПИСАНИЕ |
ЗАПРОС НАЛИЧИЯ / ЦЕНЫ |
| 1 |
413152 |
Накладка рукоятки |
|
| 2 |
413153 |
Рукоятка (правая) |
|
| 3 |
413154 |
Рычаг (правый) |
|
| 4 |
414822 |
Тросик привода движения |
|
| 5 |
413156 |
Гайка фланцевая М8 |
|
| 6 |
413157 |
Тросик блокировки рычага привода шнека |
|
| 7 |
413158 |
Гайка шестигранная М6 |
|
| 8 |
413159 |
Рычаг переключения скоростей |
|
| 9 |
413160 |
Шайба пружинная 8 мм |
|
| 10 |
413161 |
Рычаг |
|
| 11 |
414823 |
Тросик привода шнека |
|
| 12 |
412127 |
Штифт срезной |
|
| 14 |
413163 |
Панель управления нижняя |
|
| 15 |
413164 |
Панель управления |
|
| 16 |
413165 |
Заклепка 4х12 мм |
|
| 17 |
413166 |
Переключатель |
|
| 18 |
413167 |
Панель рычага управления |
|
| 19 |
413168 |
Шайба 5х12х1 мм |
|
| 20 |
413169 |
Винт с головкой круглой 4,8х16 мм |
|
| 21 |
413170 |
Рамка рычага переключения скоростей |
|
| 22 |
413171 |
Винт с головкой шестигранной М6х12 мм |
|
| 23 |
413172 |
Рукоятка рычага переключения |
|
| 24 |
413173 |
Рычаг |
|
| 25 |
413174 |
Шайба 8х22х2 мм |
|
| 26 |
413175 |
Рычаг выброса |
|
| 27 |
413176 |
Устройство стопорное механическое |
|
| 28 |
704538 |
Шайба A8,4 мм DIN 125ST A3B |
|
| 29 |
413177 |
Шайба пружинная 6 мм |
|
| 30 |
413178 |
Винт с головкой шестигранной М6х18 мм |
|
| 31 |
413179 |
Рычаг сцепления (левый) |
|
| 32 |
413180 |
Колпачок (резиновый) |
|
| 33 |
413181 |
Рукоятка (левая) |
|
| 34 |
413182 |
Шайба 6х12х0,7 мм |
|
| 35 |
412077 |
Шайба |
|
| 36 |
413183 |
Винт с головкой шестигранной М8х55 мм |
|
| 37 |
413184 |
Винт с головкой шестигранной М8х40 мм |
|
| 38 |
413185 |
Винт с головкой шестигранной М8х50 мм |
|
| 39 |
413186 |
Штифт |
|
| 40 |
413187 |
Пружина |
|
| 41 |
412175 |
Гайка М8 |
|
| 42 |
413188 |
Тросик заслонки раструба выброса |
|
| 43 |
413189 |
Винт с головкой шестигранной М10х45 мм |
|
| 44 |
413190 |
Рамка рычага переключения скоростей зажимная |
|
| 45 |
413191 |
Шайба 10х28х3 мм |
|
| 46 |
413192 |
Соединение |
|
| 47 |
413193 |
Штифт предохранительный 2,5х25 мм |
|
| 48 |
413194 |
Шайба пружинная |
|
| 49 |
413195 |
Уголок крепежный рычага выброса (левый) |
|
| 50 |
413431 |
Пружина |
|
| 51 |
413196 |
Лампа |
|
| 52 |
413197 |
Рамка лампы |
|
| 53 |
413198 |
Винт со шлицем крестообразным 3,2х20 мм |
|
| 54 |
413199 |
Гайка шестигранная М10 |
|
| 55 |
413200 |
Гайка шестигранная М8х45 мм |
|
| 56 |
413201 |
Штифт предохранительный 2,0х29 мм |
|
| 57 |
413202 |
Уголок крепежный рычага выброса (правый) |
|
| 58 |
413203 |
Шайба конусная |
|
| 59 |
413204 |
Шайба |
|
| 60 |
413205 |
Шайба |
|
| 61 |
413206 |
Шайба |
|
| 62 |
413207 |
Пластина установочная |
|
| 63 |
413354 |
Винт с головкой шестигранной М5х35 мм |
|
| 64 |
413355 |
Крепление рычага |
|
| 65 |
413249 |
Гайка шестигранная М5 |
|
| 66 |
413356 |
Рычаг |
|
| 67 |
413357 |
Болт |
|
| 68 |
413358 |
Двигатель бензиновый Snow 420LC 190 FD.S |
|
| 69 |
413209 |
Кожух передачи ременной |
|
| 70 |
413210 |
Шайба 6х16х1,5 мм |
|
| 71 |
413211 |
Плита крепления малая |
|
| 73 |
412078 |
Пружина растяжения |
|
| 74 |
413212 |
Винт с головкой шестигранной М8х20 мм |
|
| 75 |
413213 |
Кабелепровод |
|
| 76 |
412081 |
Ролик натяжной |
|
| 77 |
412079 |
Шайба |
|
| 78 |
412111 |
Втулка |
|
| 79 |
413214 |
Винт с головкой шестигранной М8х35 мм |
|
| 80 |
413215 |
Шайба 10х20х2 мм |
|
| 81 |
413216 |
Шайба 8х28х3 мм |
|
| 82 |
413217 |
Шкив ременной (главный) |
|
| 83 |
414008 |
Ремень клиновой Lb4 L.930 мм (замена кода 413359) |
|
| 84 |
413219 |
Шкив |
|
| 85 |
413220 |
Ремень зубчатый 5Мх825 (10х825) |
|
| 86 |
413221 |
Шкив ременной (зубчатый) (главный) |
|
| 87 |
413222 |
Шайба 25х35х2 мм |
|
| 88 |
413360 |
Рукоятка нижняя |
|
| 89 |
413224 |
Винт 8х40 мм |
|
| 90 |
413227 |
Шайба пружинная |
|
| 91 |
413226 |
Зажим кабеля |
|
| 93 |
413240 |
Винт с головкой шестигранной М8х20 мм |
|
| 94 |
412051 |
Шайба зажимная |
|
| 95 |
413361 |
Держатель |
|
| 97 |
413297 |
Винт фланцевый головкой с шестгранной М8х45 мм |
|
| 98 |
413362 |
Штанга соединительная |
|
| 99 |
413363 |
Штифт 3,2х29 мм |
|
| 100 |
413231 |
Плечо вилки переключающей |
|
| 101 |
413232 |
Болт 6х30 мм |
|
| 102 |
413364 |
Рукоятка |
|
| 103 |
413365 |
Рычаг переключения |
|
| 104 |
413366 |
Болт рычага переключения |
|
| 105 |
413367 |
Блок монтажный |
|
| 108 |
413370 |
Втулка шестигранная |
|
| 109 |
413371 |
Пластина вильчатая (левая) |
|
| 110 |
413372 |
Винт с головкой шестигранной М12х60 мм |
|
| 111 |
413373 |
Гайка шестигранная М12 |
|
| 112 |
413374 |
Гайка шестигранная М12 |
|
| 113 |
413375 |
Шайба 12х35х2 мм |
|
| 115 |
413376 |
Гусеница хода |
|
| 116 |
413377 |
Колесо гусеничное |
|
| 117 |
413378 |
Втулка оси |
|
| 118 |
413379 |
Пластина соединительная привода |
|
| 119 |
413380 |
Винт |
|
| 120 |
413381 |
Втулка |
|
| 121 |
413382 |
Крепление колеса гусеничного |
|
| 122 |
413383 |
Держатель оси |
|
| 123 |
413384 |
Ось |
|
| 124 |
413385 |
Крюк натяжной |
|
| 125 |
413386 |
Ось стабилизации колеса заднего |
|
| 126 |
413387 |
Винт с головкой шестигранной М8х12 мм |
|
| 127 |
413388 |
Кабелепровод |
|
| 128 |
413389 |
Кожух задний |
|
| 129 |
413320 |
Винт М6х20 мм |
|
| 130 |
413252 |
Шайба 6х23х3 мм |
|
| 131 |
464452 |
Подшипник шариковый 6001 2RSH SKF |
|
| 132 |
413391 |
Шпонка |
|
| 133 |
413392 |
Зездочка Z.28 |
|
| 134 |
413393 |
Шайба 28х15х2 мм |
|
| 135 |
413394 |
Цепь малая |
|
| 136 |
413395 |
Цепь большая |
|
| 137 |
413396 |
Крышка редуктора планетарного со звездочкой |
|
| 139 |
413398 |
Втулка |
|
| 140 |
413399 |
Шестерня большая |
|
| 141 |
413400 |
Шестерня малая |
|
| 142 |
413401 |
Корпус редуктора |
|
| 143 |
413402 |
Втулка втутренняя |
|
| 144 |
413403 |
Ось сцепления |
|
| 145 |
413404 |
Шпонка 3х3,7х9,5 |
|
| 146 |
413405 |
Кольцо стопорное D.14 мм |
|
| 147 |
413406 |
Кольцо стопорное D.16 мм |
|
| 148 |
413407 |
Цепь |
|
| 149 |
413408 |
Крышка |
|
| 150 |
413409 |
Винт с головкой шестигранной М6х35 мм |
|
| 152 |
413410 |
Корпус редуктора |
|
| 153 |
413411 |
Пластина монтажная шкива ременного |
|
| 154 |
413412 |
Пластина монтажная шкива ременного |
|
| 155 |
413413 |
Винт с головкой шестигранной М8х16 мм |
|
| 156 |
413233 |
Уголок |
|
| 157 |
413241 |
Подшипник шариковый |
|
| 159 |
413243 |
Звездочка |
|
| 160 |
413245 |
Кольцо стопорное D.35 мм |
|
| 161 |
412094 |
Корпус подшипника |
|
| 162 |
414820 |
Фланец кольца фрикционного (правый) |
|
| 163 |
414819 |
Кольцо фрикционное (замена кода 412092) |
|
| 164 |
412091 |
Втулка вала |
|
| 165 |
413414 |
Ось |
|
| 166 |
412099 |
Шкив приводной |
|
| 169 |
412100 |
Болт крышки подшипника |
|
| 170 |
413273 |
Подшипник шариковый с канавкой |
|
| 171 |
412102 |
Платформа рычажная |
|
| 172 |
413267 |
Шплинт 3х25 мм |
|
| 173 |
413268 |
Шайба 13х24х2 мм |
|
| 174 |
412104 |
Втулка |
|
| 175 |
413416 |
Пластина установочная |
|
| 176 |
413417 |
Втулка распорная |
|
| 177 |
413418 |
Зуб муфты кулачковой (правый) |
|
| 178 |
413419 |
Зуб муфты кулачковой в сборе (левый + правый) |
|
| 179 |
413420 |
Тросик сцепления |
|
| 180 |
413421 |
Шайба 12х25х2 мм |
|
| 181 |
413422 |
Втулка распорная |
|
| 182 |
413423 |
Ось зуба муфты кулачковой |
|
| 183 |
413424 |
Пружина сцепления |
|
| 184 |
413265 |
Винт фланцевый головкой с шестгранной М6х12 мм |
|
| 185 |
412071 |
Накладка рукоятки |
|
| 186 |
413300 |
Тросик управления |
|
| 187 |
413301 |
Кривошип |
|
| 188 |
413302 |
Рукоятка управления в сборе |
|
| 189 |
413303 |
Шарнир карданный |
|
| 190 |
413304 |
Штифт 4х16 мм |
|
| 191 |
413425 |
Кривошип нижний |
|
| 192 |
413306 |
Кольцо (резиновое) |
|
| 193 |
413307 |
Гайка шестигранная стопорная М8 |
|
| 194 |
413308 |
Крепление шестерни цилиндрической |
|
| 195 |
413309 |
Шайба шестерни цилиндрической |
|
| 196 |
413310 |
Винт М8х16 мм |
|
| 198 |
413311 |
Шестерня цилиндрическая |
|
| 199 |
412124 |
Планка направляющая |
|
| 200 |
413426 |
Корпус шнека |
|
| 201 |
413313 |
Подшипник шариковый |
|
| 202 |
412117 |
Фланец подшипника |
|
| 203 |
413314 |
Фиксатор |
|
| 204 |
413315 |
Шпонка 6х6х20 мм |
|
| 205 |
413223 |
Шайба 8х28х22 мм |
|
| 206 |
413316 |
Шкив ременной (клиновой) |
|
| 207 |
412115 |
Пружина натяжения |
|
| 208 |
413317 |
Болт натяжной |
|
| 209 |
413318 |
Рукоятка управления переднего хода |
|
| 210 |
412114 |
Винт |
|
| 212 |
412109 |
Ролик натяжной |
|
| 213 |
412110 |
Шайба распорная |
|
| 214 |
413319 |
Гайка шестигранная М6 |
|
| 215 |
413427 |
Шайба 8х20х2,5 мм |
|
| 216 |
412146 |
Планка проставочная выброса (большая) |
|
| 217 |
412147 |
Планка проставочная выброса (малая) |
|
| 218 |
413321 |
Кольцо выбрасывателя (пластиковое) |
|
| 219 |
413352 |
Корпус выбрасывателя |
|
